APW4C
ペンタワイドⅣCC
- 間接照明
- 光膜・光壁
- 高天井
- ネオンボーダー
- ウォールウォッシャー
- 外照
- 行灯サイン
- 文字サイン
- 駐車場灯
製品仕様
SWIPE
- 製品名
- ペンタワイドⅣCC
- 品 番
- 希望小売価格
- 色温度
- 器具光束
- APW4C-65M
- ￥1,350
- 昼光色6500K
- 265lm / 133lm
- APW4C-50H
- ￥1,350
- 昼白色5000K
- 240 / 120lm
- APW4C-40H
- ￥1,350
- 白色4000K
- 242lm / 121lm
- APW4C-35H
- ￥1,350
- 温白色3500K
- 240 / 120lm
- APW4C-30H
- ￥1,350
- 電球色3000K
- 230 / 115lm
-
- 消費電力
- 2.10W(700mA) / 1.05 W(350mA)
-
- 入力電圧
- DC2.7～3.3V
-
- 入力電流
- 700mA / 350mA
-
- 演色性
- 昼光色 >Ra70 ／ その他 >Ra80
-
- 保護等級
- IP67(但し屋外露出設置不可)
-
- 販売単位
- 昼光色・昼白色 10個/巻 ／ その他 30個/巻
-
- 電源有無
- 別途電源要
-
- 調光可否
- PWM/DMX 対応
-
- その他
- 最大直列連結数：制限なし ※電源容量まで
仕様図
【モジュール間ピッチについて】
モジュール間ピッチはバージョンにより異なります。(350mm or 300mm)
今後は350ｍｍに統一を予定しております。
ご注文の際には異なるピッチを同梱して手配させていただくことがございます。
あらかじめご了承くださいますよう、よろしくお願いいたします。
特徴
定電流方式を採用したモジュールタイプで最も高輝度なタイプ。
搭載部品が少ないので発光効率が最も高く不具合確率も低い。
大型の内照式光膜・光壁・行灯、チャンネル文字に最適。
製品説明

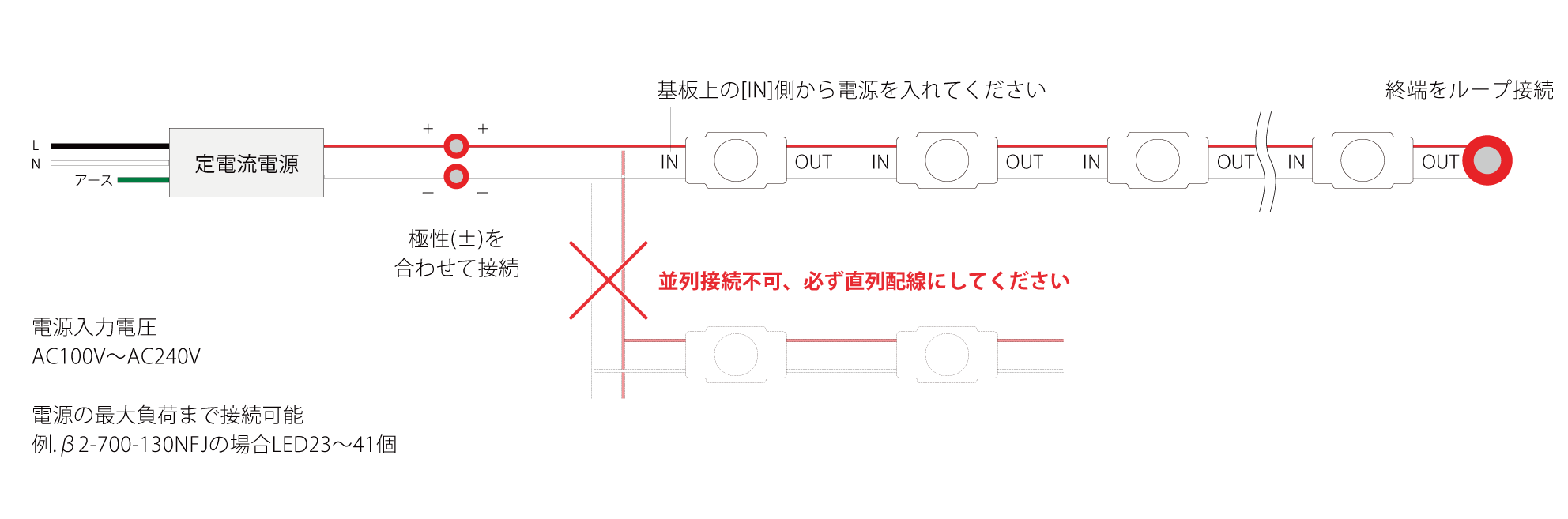

【配線方法】

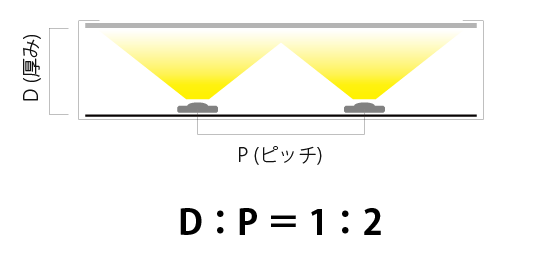

【設計目安】
| 厚み(内寸) – ピッチ | アクリル | FFシート |
| D80 – P160 | 7600lx | 5000lx |
| D100 – P200 | 5000lx | 3200lx |
| D120 – P240 | 3500lx | 2300lx |
| D150 – P260 | 2900lx | 1900lx |
| ※350mA駆動時は上記半値が目安です。 ※最大300ピッチまで可能(700mAに限る)。 |
||
【対応電源(700mA)】
※画像をクリックすると対象製品ページに移動します。

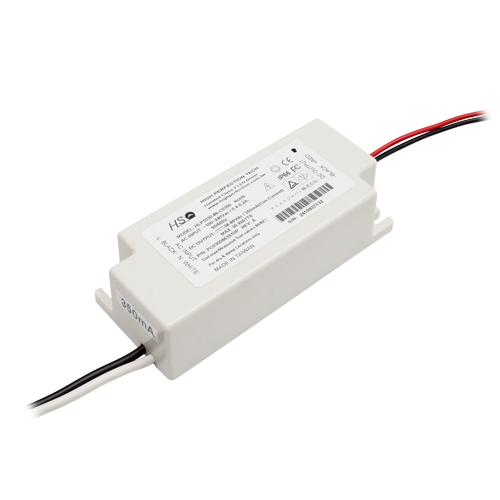

| 品番 | TEP4-700-250NF | β2-700-130NF | β1-700-65NF | K68-027C070-301 | ||
| イメージ図 |  |
 |
 |
 |
||
| 寸法 | L218×W85×H47 | L144×W80×H42 | L162×W47×H37 | L152×W34×H25 | ||
| 接続個数 | 47～67個(100V) 47～80個(200V) |
23～41個 | 12～20個 | 5～12個 | ||
| 最大出力電力 | 147W(100V) 175W(200V) |
91W | 46W | 27W | ||
| 出力電流 | 700mA | |||||
| 入力電流 | 1.70A(100V) 0.85A(200V) |
1.02A(100V) 0.51A(200V) |
0.55A(100V) 0.28A(200V) |
0.34A(100V) 0.17A(200V) |
||
| 入力電圧 | AC100～240V(50/60Hz) | |||||
| 環境保護 | PSE 防滴 | |||||
【対応電源(350mA)】
※画像をクリックすると対象製品ページに移動します。
| 品番 | β1-350-130NF | K68-018C035-401 | ||||
| イメージ図 |  |
 |
||||
| 寸法 | L162×W47×H37 | L152×W34×H25 | ||||
| 接続個数 | 23～41個 | 6～16個 | ||||
| 最大出力電力 | 46W | 17.5W | ||||
| 出力電流 | 350mA | |||||
| 入力電流 | 0.55A(100V) 0.28A(200V) |
0.23A(100V) 0.12A(200V) |
||||
| 入力電圧 | AC100～240V(50/60Hz) | |||||
| 環境保護 | PSE 防滴 | |||||
【調光関連機器】
※画像をクリックすると対象製品ページに移動します。
| 品番 | TEP4-700-250PWMF | β2-700-130PWMF | β1-700-65PWMF | |||
| イメージ図 |  |
 |
 |
|||
| 種類 | 調光電源 | 調光電源 | 調光電源 | |||
| 寸法 | L218×W85×H47 | L144×W80×H42 | L162×W47×H37 | |||
| 接続個数 | 47～67個(100V) 47～80個(200V) |
28～41個 | 12～20個 | |||
| 最大出力電力 | 147W(100V) 175W(200V) |
91W | 46W | |||
| 入力電流 | 1.70A(100V) 0.85A(200V) |
1.02A(100V) 0.51A(200V) |
0.55A(100V) 0.28A(200V) |
|||
| 調光信号容量 | 4mA | 4mA | 4mA | |||
| その他 | 700mA / AC100～240V(50/60Hz) / PSE 防滴 | |||||
| 品番 | LZA-93099 | NQ21505 | NQ28841K |
| イメージ図 |  |
 |
 |
| 種類 | コントローラー | コントローラー | コントローラー |
| 寸法 | L116×W55×H120 | L70×W57.1×H120 | L208×W57.8×H120 |
| 入力電圧 | AC100～240V | AC100～240V | AC100V |
| 調光信号容量 | 12V・250mA | 12V・250mA | 12V・110mAまで |
| その他 | 大光電機社製 | パナソニック社製 | パナソニック社製 |
※共通使用//使用環境：屋内(埃の堆積無きこと)、PWM方式、信号線長100ｍ以内
