APW4C
ペンタワイドⅣCC
- 間接照明
- 光膜・光壁
- 高天井
- ネオンボーダー
- ウォールウォッシャー
- 外照
- 行灯サイン
- 文字サイン
- 駐車場灯
- PWM
- DMX
- SPI
- ART
NET - DALI
- アナ
ログ - 位相
製品仕様
SWIPE
- 製品名
- ペンタワイドⅣCC
- 品 番
- 希望小売価格
- 色温度
- 器具光束
- APW4C-65M
- ￥1,350
- 昼光色6500K
- 265lm / 133lm
- APW4C-50H
- ￥1,350
- 昼白色5000K
- 240 / 120lm
- APW4C-40H
- ￥1,350
- 白色4000K
- 242lm / 121lm
- APW4C-35H
- ￥1,350
- 温白色3500K
- 240 / 120lm
- APW4C-30H
- ￥1,350
- 電球色3000K
- 230 / 115lm
-
- 消費電力
- 2.10W(700mA) / 1.05 W(350mA)
-
- 動作電圧
- DC2.7～3.1V
-
- 入力電流
- 700mA / 350mA
-
- 演色性
- 昼光色 Ra75 (typ) ／ その他 Ra85 (typ)
-
- 保護等級
- IP67(但し屋外露出設置不可)
-
- 販売単位
- 昼光色・昼白色 10個/巻 ／ その他 30個/巻
-
- 電源有無
- 別途電源要
-
- 調光可否
- PWM/DALI 対応
-
- その他
- 最大直列連結数：制限なし ※電源容量まで
仕様図
特徴
定電流方式を採用したモジュールタイプで最も高輝度なタイプ。
搭載部品が少ないので発光効率が最も高く不具合確率も低い。
大型の内照式光膜・光壁・行灯、チャンネル文字に最適。
製品説明

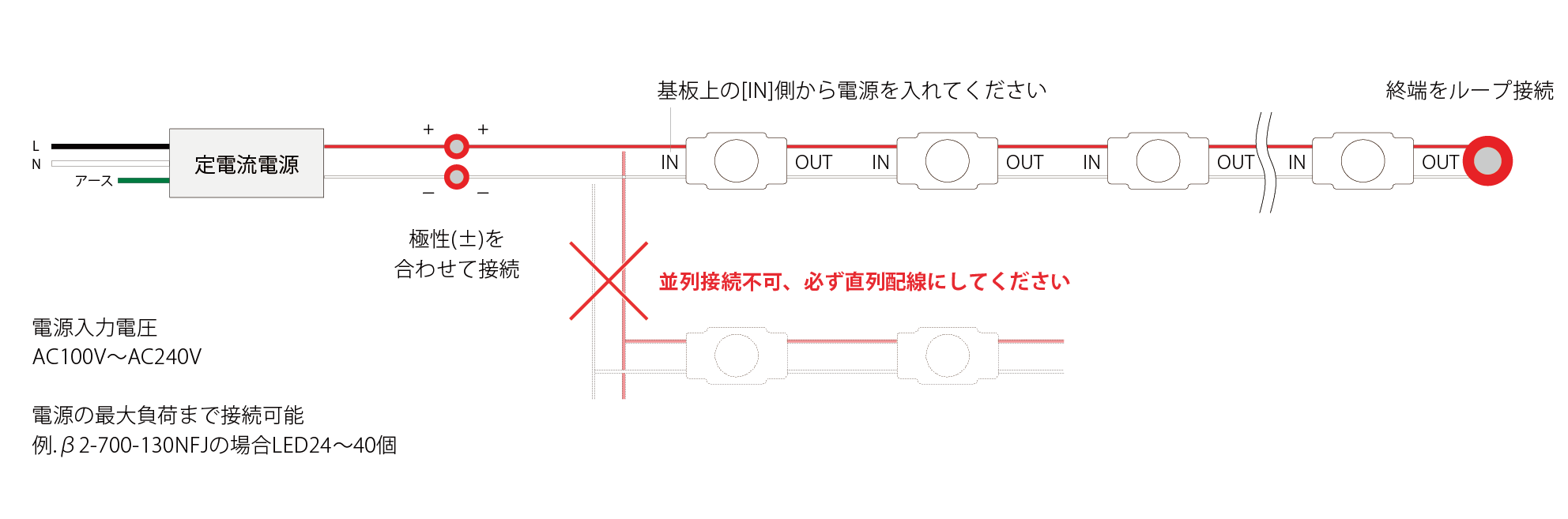

配線方法
設計目安
D：P ＝ 1：2
| 厚み(内寸) - ピッチ | 照度(アクリル) | FFシート |
| D80 – P160 | 7600lx | 5000lx |
| D90 – P180 | 6100lx | 3900lx |
| D100 – P200 | 5000lx | 3200lx |
| D120 – P240 | 3500lx | 2300lx |
※色温度6500Kの場合
※最大300ピッチまで可能(700mAに限る)
※350mA駆動時は上記半値が目安です。
