APE1C
ペンタライト ELP CC
- 間接照明
- 光膜・光壁
- 高天井
- ネオンボーダー
- ウォールウォッシャー
- 外照
- 行灯サイン
- 文字サイン
- 駐車場灯
製品仕様
SWIPE
- 製品名
- ペンタライト ELP CC
- 品 番
- 希望小売価格
- 色温度
- 器具光束
- APE1C-65M1550
- ￥1,800
- 昼光色6500K
- 210lm
- APE1C-30H1550
- ￥1,800
- 電球色3000K
- 184lm
-
- 消費電力
- 2.10W
-
- 入力電圧
- DC2.7～3.3V
-
- 入力電流
- 700mA
-
- 演色性
- 昼光色 >Ra70 ／ その他 >Ra80
-
- 保護等級
- IP67(但し屋外露出設置不可)
-
- 販売単位
- 30個/巻
-
- 電源有無
- 別途電源要
-
- 調光可否
- PWM/DMX 対応
-
- その他
- 最大直列連結数：制限なし ※電源容量まで
仕様図
特徴
定電流方式を採用したモジュールタイプで最も高輝度なタイプ。
搭載部品が少ないので発光効率が最も高く不具合確率も低い。
挟角レンズ搭載で大型の内照式光膜・光壁・行灯に最適。
製品説明

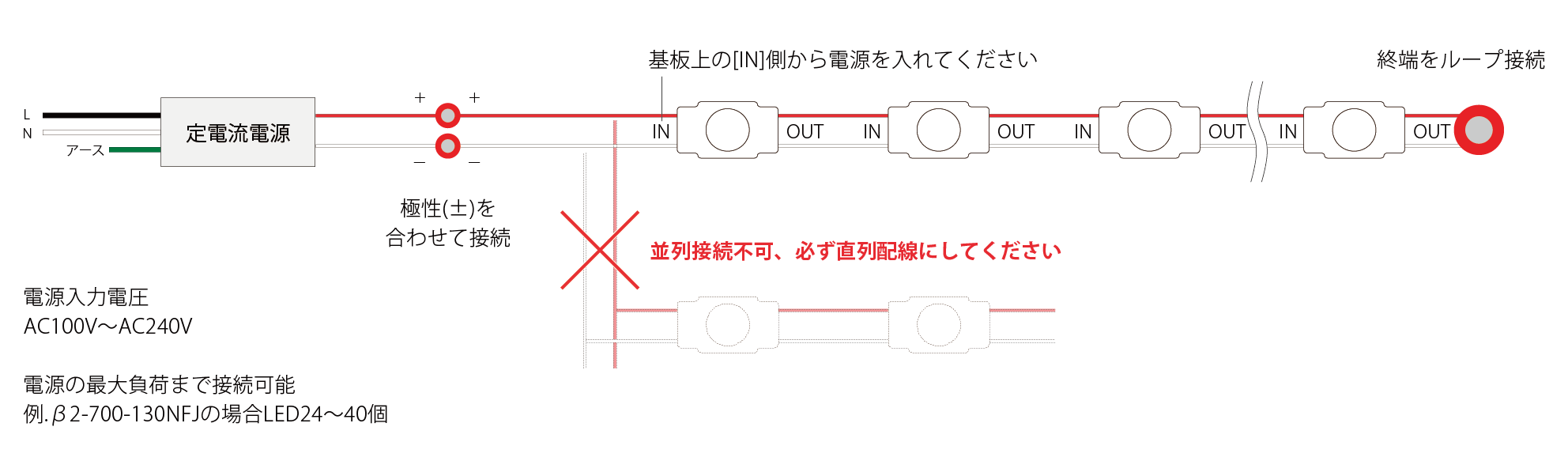

【配線方法】

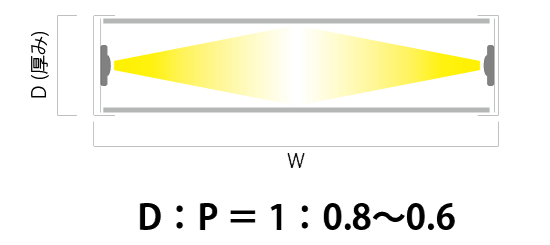

【設計目安】
| 厚み(内寸) – ピッチ | 照度(アクリル) |
| D80 – W800 – P70 | 5200lx |
| D100 – W1000 – P80 | 3300lx |
| D150 – W800 – P120 | 3200lx |
| D150 – W1000 – P120 | 2300lx |
【対応電源】
※画像をクリックすると対象製品ページに移動します。
| 品番 | TEP4-700-250NF | β2-700-130NF | β1-700-65NF | K68-027C070-301 | ||
| イメージ図 |  |
 |
 |
 |
||
| 寸法 | L218×W85×H47 | L144×W80×H42 | L162×W47×H37 | L152×W34×H25 | ||
| 接続個数 | 47～67個(100V) 47～80個(200V) |
23～41個 | 12～20個 | 5～12個 | ||
| 最大出力電力 | 147W(100V) 175W(200V) |
91W | 46W | 27W | ||
| 出力電流 | 700mA | |||||
| 入力電流 | 1.70A(100V) 0.85A(200V) |
1.02A(100V) 0.51A(200V) |
0.55A(100V) 0.28A(200V) |
0.34A(100V) 0.17A(200V) |
||
| 入力電圧 | AC100～240V(50/60Hz) | |||||
| 環境保護 | PSE 防滴 | |||||
【調光関連機器】
※画像をクリックすると対象製品ページに移動します。
| 品番 | TEP4-700-250PWMF | β2-700-130PWMF | β1-700-65PWMF | |||
| イメージ図 |  |
 |
 |
|||
| 種類 | 調光電源 | 調光電源 | 調光電源 | |||
| 寸法 | L218×W85×H47 | L144×W80×H42 | L162×W47×H37 | |||
| 接続個数 | 47～67個(100V) 47～80個(200V) |
28～41個 | 12～20個 | |||
| 最大出力電力 | 147W(100V) 175W(200V) |
91W | 46W | |||
| 入力電流 | 1.70A(100V) 0.85A(200V) |
1.02A(100V) 0.51A(200V) |
0.55A(100V) 0.28A(200V) |
|||
| 調光信号容量 | 4mA | 4mA | 4mA | |||
| その他 | 700mA / AC100～240V(50/60Hz) / PSE 防滴 | |||||
| 品番 | LZA-93099 | NQ21505 | NQ28841K |
| イメージ図 |  |
 |
 |
| 種類 | コントローラー | コントローラー | コントローラー |
| 寸法 | L116×W55×H120 | L70×W57.1×H120 | L208×W57.8×H120 |
| 入力電圧 | AC100～240V | AC100～240V | AC100V |
| 調光信号容量 | 12V・250mA | 12V・250mA | 12V・110mAまで |
| その他 | 大光電機社製 | パナソニック社製 | パナソニック社製 |
※共通使用//使用環境：屋内(埃の堆積無きこと)、PWM方式、信号線長100ｍ以内
