ASM2
スターライトミニⅡ
- 間接照明
- 光膜・光壁
- 高天井
- ネオンボーダー
- ウォールウォッシャー
- 外照
- 行灯サイン
- 文字サイン
- 駐車場灯
製品仕様
SWIPE
- 製品名
- スターライトミニⅡ
- 品 番
- 希望小売価格
- 色温度
- 器具光束
- ASM2-65H
- ￥1,400
- 昼光色6500K
- 53lm
- ASM2-50H
- ￥1,400
- 昼光色5000K
- 50lm
- ASM2-30H
- ￥1,400
- 昼光色3000K
- 38lm
-
- 消費電力
- 1.04W
-
- 入力電圧
- AC100V(50/60Hz)
-
- 入力電流
- 0.0106A
-
- 演色性
- >Ra80
-
- 保護等級
- IP67(但し屋外露出設置不可)
-
- 販売単位
- 昼光色・昼白色 10個/巻 ／ 電球色 30個/巻
-
- 電源有無
- 不要
-
- 調光可否
- 位相 対応
-
- その他
- 最大直列連結数：100個

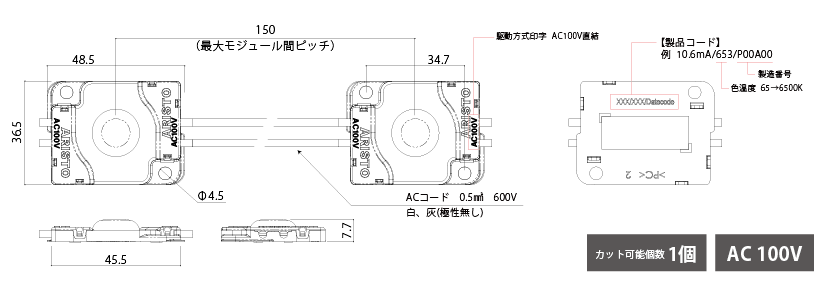

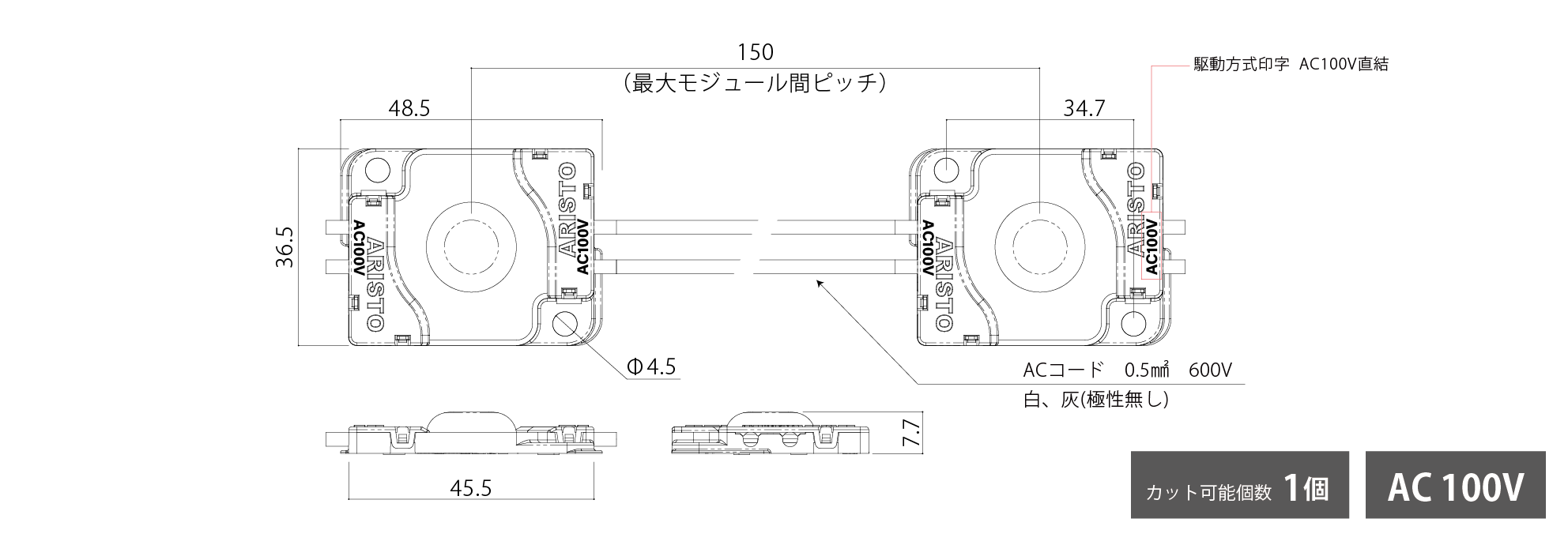

仕様図
特徴
AC100V直結・広拡散レンズ搭載モジュール。
電源不要で施工性に特化している。
低輝度の為、薄型行灯に最適。
※ブレーカー設置を推奨いたします。
製品説明
製品を安全にご使用頂くために、製品の⼀次側⼊⼒側には下記ブレーカーの設置を必ず⾏ってください。
推奨製品：三菱電機製 BL-1Cシリーズ、パナソニック製 BSシリーズ、⽇東電⼯製 CB32Xシリーズ
※上記製品のうち、三菱電機製 BL-1Cシリーズは弊社在庫品となります。
三菱電機製 BL-1Cシリーズ 各安全ブレーカーの製品許容連結数
BL-1C 6A 1〜450個
BL-1C 10A 395〜755個
BL-1C 15A 680〜1130個
BL-1C 20A 1020〜1510個
BL-1C 30A 1360〜2260個
※全てAC100V⼊⼒
また、落雷によるサージ被害を避けるために、あらかじめ
LED照明器具設置と同時にサージプロテクタの取付をおすすめします。
推奨品：RAM-302BWZ 耐電圧 1500V/60s
【配線方法】

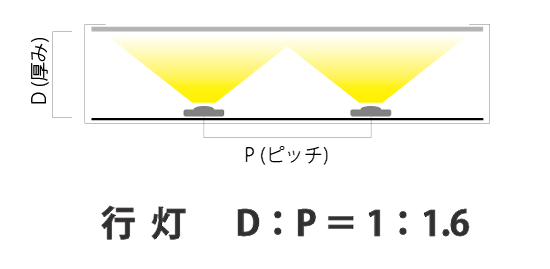

【設計目安】
| 厚み(内寸) – ピッチ | 照度(アクリル) |
| D40 – P70 | 8500lx |
| D50 – P80 | 6400lx |
| D60 – P100 | 4200lx |
| D80 – P120 | 2900lx |
【調光関連機器】
※画像をクリックすると対象製品ページに移動します。
| 品番 | LZA-92794 | LZA-90306E |
| イメージ図 |  |
 |
| 種類 | コントローラー | コントローラー |
| 寸法 | L116×W55×H120 | L70×W50.8×H120 |
| 入力電圧 | AC100V | AC100V |
| 出力電流 | 8A | 3A |
| その他 | 大光電機社製 | 大光電機社製 |
※共通使用//使用環境：屋内(埃の堆積無きこと)
