ペンタワイドスティックCC(廃番製品)
- 間接照明
- 光膜・光壁
- 高天井
- ネオンボーダー
- ウォールウォッシャー
- 外照
- 行灯サイン
- 文字サイン
- 駐車場灯
製品仕様
SWIPE
- 製品名
- ペンタワイドスティックCC(廃番製品)
- 品 番
- 希望小売価格
- 色温度
- 器具光束
- 消費電力
- STCC4-12-65M
- -
- 昼光色6500K
- 1325lm
- 10.50W
- STCC4-06-65M
- -
- 昼光色6500K
- 795lm
- 6.30W
- STCC4-03-65M
- -
- 昼光色6500K
- 530lm
- 4.20W
- STCC4-1206-65M
- -
- 昼光色6500K
- 1590lm
- 12.60W
- STCC4-0804-65M
- -
- 昼光色6500K
- 1060lm
- 8.40W
- STCC4-0603-65M
- -
- 昼光色6500K
- 795lm
- 6.30W
-
- 入力電圧
- DC2.7～3.3V × 搭載モジュール数
-
- 入力電流
- 700mA
-
- 演色性
- >Ra70
-
- 保護等級
- IP67(但し屋外露出設置不可)
-
- 販売単位
- 1本
-
- 電源有無
- 別途電源要
-
- 調光可否
- PWM/DMX 対応
-
- その他
- 最大直列連結数：制限なし ※電源容量まで

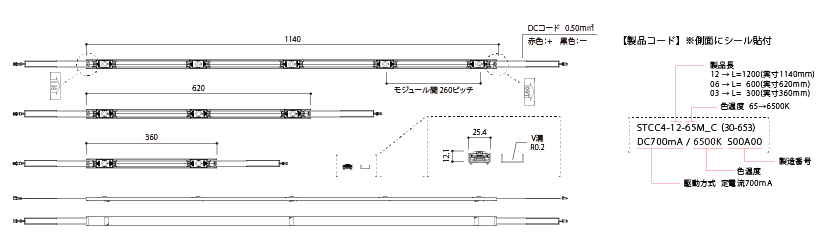

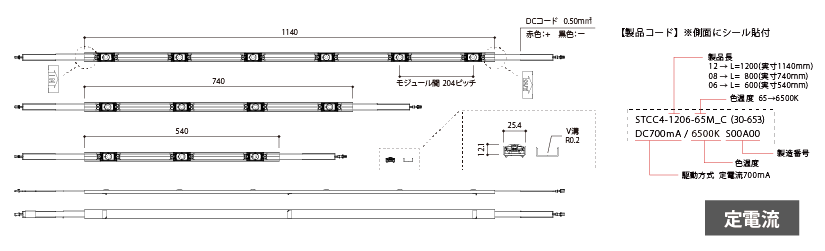

仕様図
特徴
廃番製品です。
モジュールを予めアルミバレールに組み込んだスティックタイプ。
モジュールタイプで最も高輝度なペンタワイドⅣCCを搭載。
スティックの両端はコネクタになっておりオプションも豊富なため施工がとても簡単になる。
モジュール間ピッチ260，204mmの2タイプを用意。
製品説明

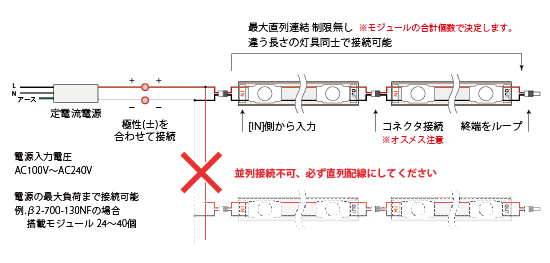

【配線方法】

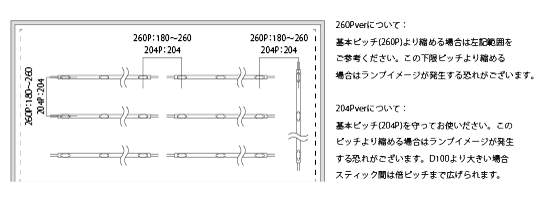

【設計目安】
| 260P ver(D=130以上) | 204P ver(D=100以上) | ||||
| 厚み(内寸) | アクリル | FFシート | 厚み(内寸) | アクリル | FFシート |
| D130 | 3000lx | 2000lx | D100 | 5000lx | 3200lx |
| D150 | 2900lx | 1900lx | D130 | 4800lx | 3100lx |
| D200 | 2600lx | 1700lx | D150 | 4500lx | 2900lx |
| D250 | 2400lx | 1500lx | D200 | 4100lx | 2600lx |
【対応電源(700mA)】
※画像をクリックすると対象製品ページに移動します。
| 品番 | TEP4-700-250NF | β2-700-130NF | β1-700-65NF | K68-027C070-301 | ||
| イメージ図 |  |
 |
 |
 |
||
| 寸法 | L218×W85×H47 | L144×W80×H42 | L162×W47×H37 | L152×W34×H25 | ||
| 接続個数※ | 50～64個(100V) 50～76個(200V) |
24～40個 | 12～20個 | 6～12個 | ||
| 最大出力電力 | 147W(100V) 175W(200V) |
91W | 46W | 27W | ||
| 出力電流 | 700mA | |||||
| 入力電流 | 1.70A(100V) 0.85A(200V) |
1.02A(100V) 0.51A(200V) |
0.55A(100V) 0.28A(200V) |
0.34A(100V) 0.17A(200V) |
||
| 入力電圧 | AC100～240V(50/60Hz) | |||||
| 環境保護 | PSE 防滴 | |||||
※1 スティックの電源接続可能本数は搭載モジュールの合計個数で決定します。
オプション品

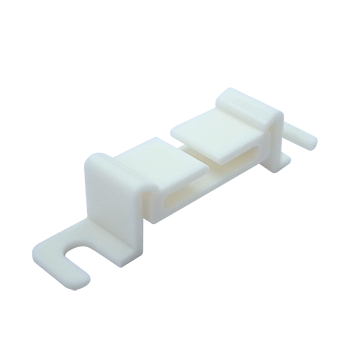

取付クリップ：SL-CL
（M4ビスで固定）

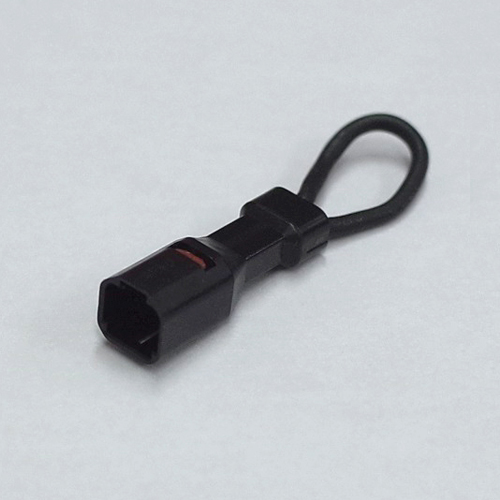

末端コネクタ：ST-CC-EC

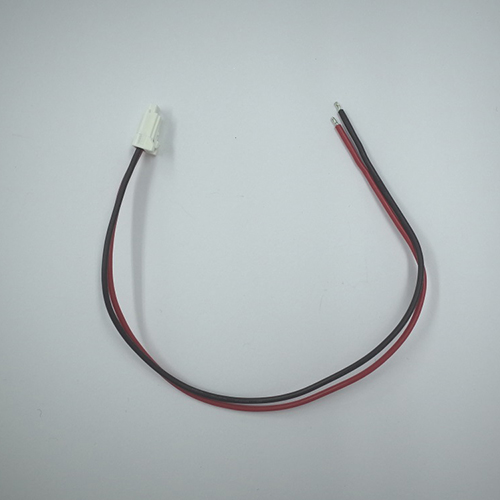

電源LED接続コネクタ：ST-PLC
L＝230ｍｍ

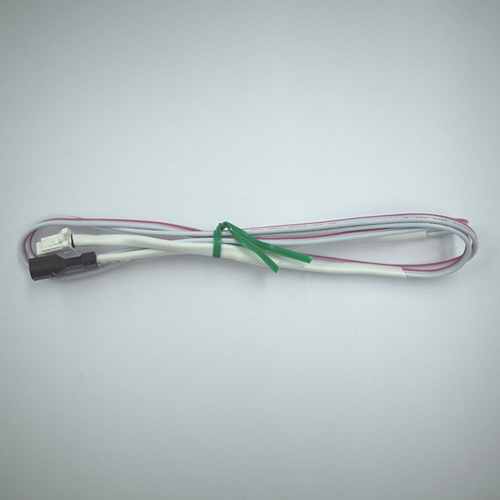

延長ケーブル：ST-CC-EX
L＝1000ｍｍ
