ASD4
スターライトデュオⅣ
- 間接照明
- 光膜・光壁
- 高天井
- ネオンボーダー
- ウォールウォッシャー
- 外照
- 行灯サイン
- 文字サイン
- 駐車場灯
製品仕様
SWIPE
- 製品名
- スターライトデュオⅣ
- 品 番
- 希望小売価格
- 色温度
- 器具光束
- ASD4-H65H
- ￥1,100
- 昼光色6500K
- 80lm
- ASD4-H50H
- ￥1,100
- 昼光色5000K
- 80lm
- ASD4-H30H
- ￥1,100
- 昼光色3000K
- 76lm
-
- 消費電力
- 0.82W
-
- 入力電圧
- AC100V(50/60Hz)
-
- 入力電流
- 0.0092A
-
- 演色性
- >Ra80
-
- 保護等級
- IP67(但し屋外露出設置不可)
-
- 販売単位
- 昼光色・昼白色 10個/巻 ／ 電球色 30個/巻
-
- 電源有無
- 不要
-
- 調光可否
- 位相 対応
-
- その他
- 最大直列連結数：100個

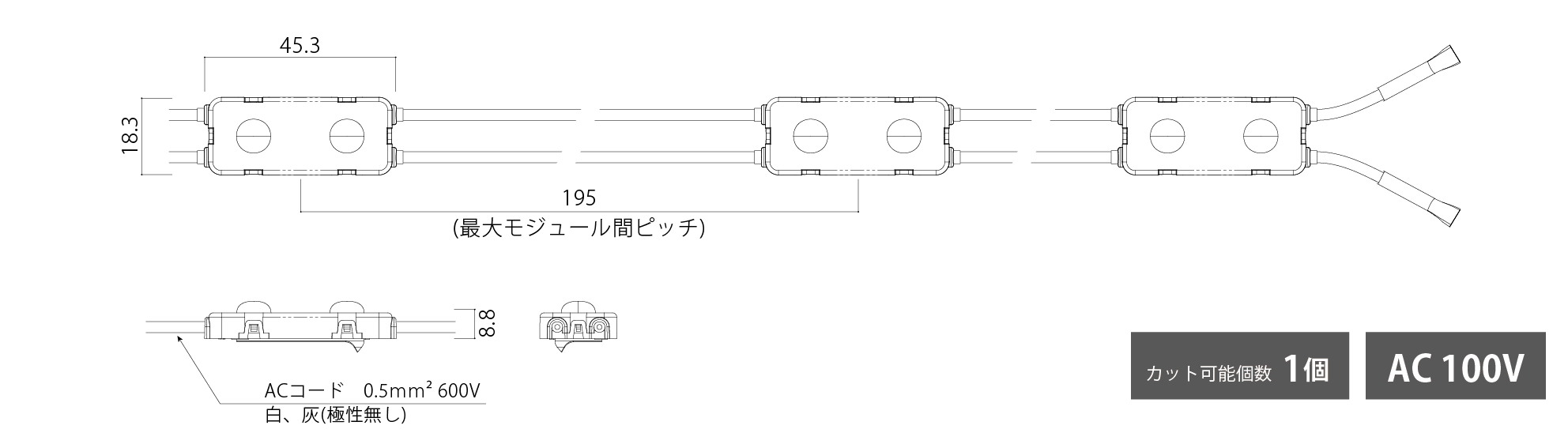

仕様図
【モジュール間ピッチについて】
モジュール間ピッチはバージョンにより異なります。(195mm or 150mm)
今後は195ｍｍに統一を予定しております。
ご注文の際には異なるピッチを同梱して手配させていただくことがございます。
あらかじめご了承くださいますよう、よろしくお願いいたします。
特徴
AC100V直結モジュール。
電源不要で施工性に特化している。
小型設計でチャンネル文字(内照/バックライト)に最適。
拡散カバー搭載でワイドピッチを実現。
※ブレーカー設置を推奨いたします。
製品説明
製品を安全にご使用頂くために、製品の⼀次側⼊⼒側には下記ブレーカーの設置を必ず⾏ってください。
推奨製品：三菱電機製 BL-1Cシリーズ、パナソニック製 BSシリーズ、⽇東電⼯製 CB32Xシリーズ
※上記製品のうち、三菱電機製 BL-1Cシリーズは弊社在庫品となります。
三菱電機製 BL-1Cシリーズ 各安全ブレーカーの製品許容連結数
BL-1C 6A 1〜520個
BL-1C 10A 470〜870個
BL-1C 15A 780〜1300個
BL-1C 20A 1170〜1740個
BL-1C 30A 1560〜2610個
※全てAC100V⼊⼒
また、落雷によるサージ被害を避けるために、あらかじめ
LED照明器具設置と同時にサージプロテクタの取付をおすすめします。
推奨品：RAM-302BWZ 耐電圧 1500V/60s
【配線方法】

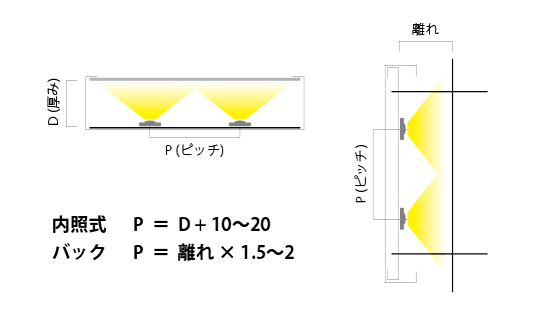

【設計目安】
| 厚み(内寸) – ピッチ | 照度(アクリル) |
| D60 – P80 | 6200lx |
| D80 – P100 | 4300lx |
| D100 – P120 | 3300lx |
| D150 – P120 | 2300lx |
| ※内照文字の場合の照度です。 |
【調光関連機器】
※画像をクリックすると対象製品ページに移動します。
| 品番 | LZA-92794 | LZA-90306E |
| イメージ図 |  |
 |
| 種類 | コントローラー | コントローラー |
| 寸法 | L116×W55×H120 | L70×W50.8×H120 |
| 入力電圧 | AC100V | AC100V |
| 出力電流 | 8A | 3A |
| その他 | 大光電機社製 | 大光電機社製 |
※共通使用//使用環境：屋内(埃の堆積無きこと)
