ASC1V-D
RGBトリオIC
- 間接照明
- 光膜・光壁
- 高天井
- ネオンボーダー
- ウォールウォッシャー
- 外照
- 行灯サイン
- 文字サイン
- 駐車場灯
製品仕様
SWIPE
- 製品名
- RGBトリオIC
- 品 番
- 定 価
- 色温度
- 器具光束
- ASC1V-DRGB
- -
- フルカラー 1677万色
- 29lm (白色100％駆動時)
-
- 消費電力
- 0.89W (白色100％駆動時)
-
- 入力電圧
- DC12V
-
- 入力電流
- 0.074A (白色100％駆動時)
-
- 演色性
- -
-
- 保護等級
- IP67(但し屋外露出設置不可)
-
- 販売単位
- 30個/巻
-
- 電源有無
- 別途電源要
-
- 調光可否
- SPI 対応
-
- その他
- 最大直列連結数：30個
資料ダウンロード
仕様図
特徴
DC12V・フルカラーRGBモジュール。
小型設計で行灯や文字等様々な用途に最適。
SPI制御でLED1個毎に違う色に変わるため
連結内で流れるようなシーンを演出できる。
製品説明

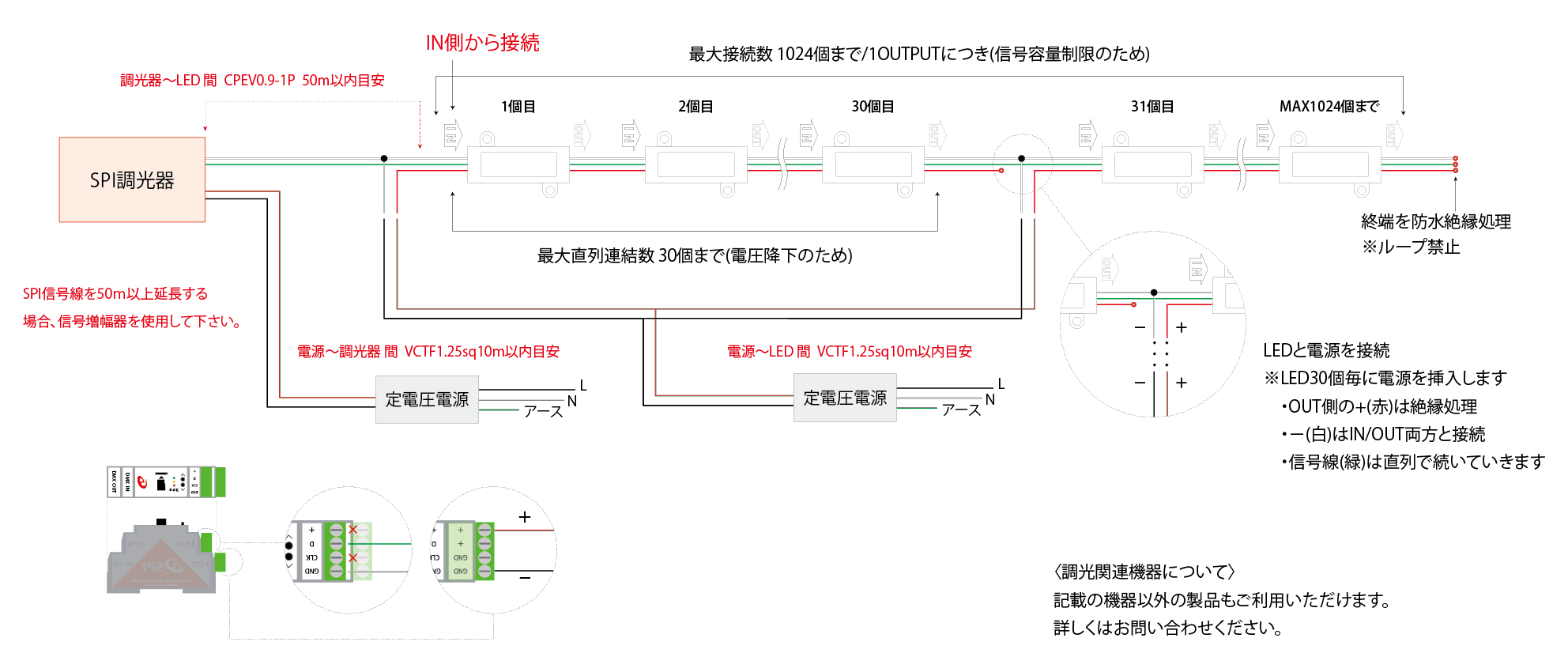

【配線方法】
【対応電源・防滴】
※画像をクリックすると対象製品ページに移動します。
| 品番 | 3SV-12R5-12NF | 1SV-5R00-12NF | ||||
| イメージ図 |  |
 |
||||
| 寸法 | L269×W75×H44 | L550×W39×H22 | ||||
| 接続個数(1個～) | 151個 | 60個 | ||||
| 最大出力電力 | 150W | 60W | ||||
| 出力電圧 | DC12V | |||||
| 入力電流 | 1.73A(100V) 0.87A(200V) |
0.74A(100V) 0.39A(200V) |
||||
| 入力電圧 | AC100～240V(50/60Hz) | |||||
| 環境保護 | PSE 防滴 | |||||
【対応調光機器】
※画像をクリックすると対象製品ページに移動します。
| 品番 | SPI LED CONTROLLER | SPI増幅器 |
| イメージ図 |  |
 |
| 種類 | コントローラー | 信号 増幅/分配器 |
| サイズ | L88.4×W22.5×H56.5 | L15.2×W70×H11 |
| 入力電圧 | DC5~24V | DC12~24V |
| 接続個数 (1個~) |
1024個 | – |
| その他 | DMX入力可 | – |
| 品番 | LEC3-1024PIX | LEC3-2048PIX | LEC3-4096PIX |
| イメージ図 |  |
|
|
| 種類 | コントローラー | コントローラー | コントローラー |
| サイズ | L142×W68.8×H43.6 | L142×W68.8×H43.6 | L142×W68.8×H43.6 |
| 入力電圧 | DC5~24V | DC5~24V | DC5~24V |
| 接続個数 (1個~) |
1024個 | 2048個 | 4096個 |
| その他 | DMX入出力可/Artnet入力可 | DMX入出力可/Artnet入力可 | DMX入出力可/Artnet入力可 |
