製品仕様
SWIPE
- 製品名
- RGBトリオ
- 品 番
- 定 価
- 色温度
- 器具光束
- ASC1V-RGB
- -
- フルカラー 1677万色
- 29lm (白色100％駆動時)
-
- 消費電力
- 0.72W (白色100％駆動時)
-
- 入力電圧
- DC12V
-
- 入力電流
- 0.06A (白色100％駆動時)
-
- 演色性
- -
-
- 保護等級
- IP67(但し屋外露出設置不可)
-
- 販売単位
- 30個/巻
-
- 電源有無
- 別途電源要
-
- 調光可否
- PWM/DMX/DALI 対応
-
- その他
- 最大直列連結数：30個
資料ダウンロード
仕様図
特徴
DC12V・フルカラーRGBモジュール。
小型設計で行灯や文字等様々な用途に最適。
DMXやDALI制御で用途にあったシーンを演出できる。
(LED連結内は全て同じ色に変わる仕様)
製品説明

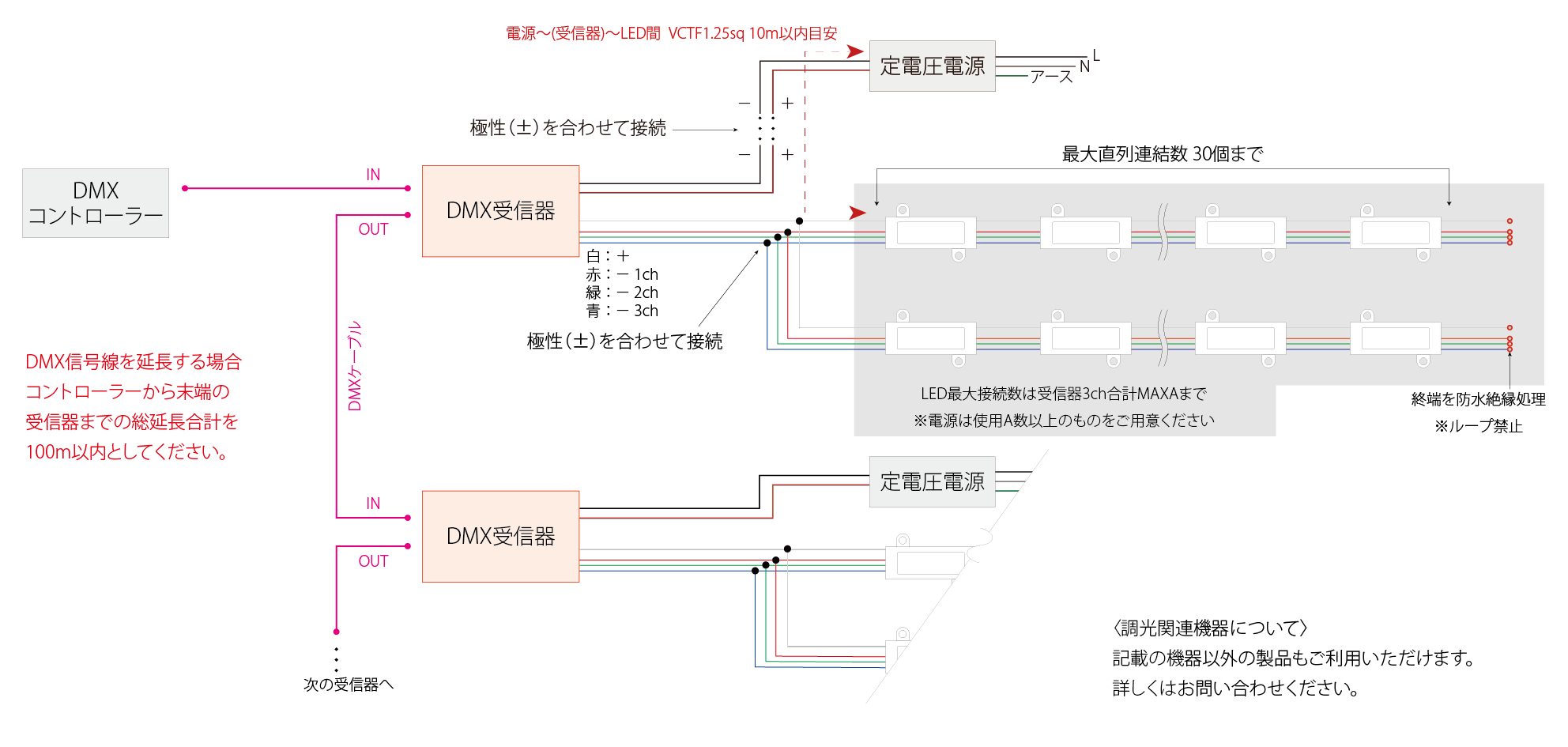

【配線方法】
【対応電源・防滴】
※画像をクリックすると対象製品ページに移動します。
| 品番 | 3SV-12R5-12NF | 1SV-5R00-12NF | ||||
| イメージ図 |  |
 |
||||
| 寸法 | L269×W75×H44 | L550×W39×H22 | ||||
| 接続個数(1個～) | 187個 | 75個 | ||||
| 最大出力電力 | 150W | 60W | ||||
| 出力電圧 | DC12V | |||||
| 入力電流 | 1.73A(100V) 0.87A(200V) |
0.74A(100V) 0.39A(200V) |
||||
| 入力電圧 | AC100～240V(50/60Hz) | |||||
| 環境保護 | PSE 防滴 | |||||
【対応調光機器】
※画像をクリックすると対象製品ページに移動します。
| 品番 | DP3CH-10A | RDM-6wall | SLESA-UE7 |
| イメージ図 |  |
 |
 |
| 種類 | 調光器 | 信号 増幅/分配器 | コントローラー |
| サイズ | L110×W66×H25 | L195×W110×H22 | L77×W87×H40 |
| 入力電圧 | DC12~24V | DC12~24V | DC5V(ACアダプタ付属) |
| 出力電圧 | 3ch計9.9Aまで （1chあたりmax4A） |
– | – |
| その他 | 1024階調 | 6分岐 | 512ch×2ユニバース搭載 |
