ADS21
デュオスリムⅡ 赤・緑・青
- 間接照明
- 光膜・光壁
- 高天井
- ネオンボーダー
- ウォールウォッシャー
- 外照
- 行灯サイン
- 文字サイン
- 駐車場灯
製品仕様
SWIPE
- 製品名
- デュオスリムⅡ 赤・緑・青
- 品 番
- 定 価
- 色温度
- 器具光束
- ADS21-HSR
- -
- 赤色
- 13lm
- ADS21-HSG
- -
- 緑色
- 26lm
- ADS21-HSB
- -
- 青色
- 7lm
-
- 消費電力
- 0.60W
-
- 入力電圧
- DC12V
-
- 入力電流
- 0.05A
-
- 演色性
- -
-
- 保護等級
- IP67(但し屋外露出設置不可)
-
- 販売単位
- 30個/巻
-
- 電源有無
- 別途電源要
-
- 調光可否
- PWM/DMX/DALI 対応
-
- その他
- 最大直列連結数：60個
資料ダウンロード
仕様図
特徴
DC12V・単色カラーモジュール。
小型設計で行灯・チャンネル文字等、様々な用途に最適。
拡散カバー搭載でワイドピッチを実現。
コーポレートカラーを忠実に表現したい場合に白色より最適。
製品説明

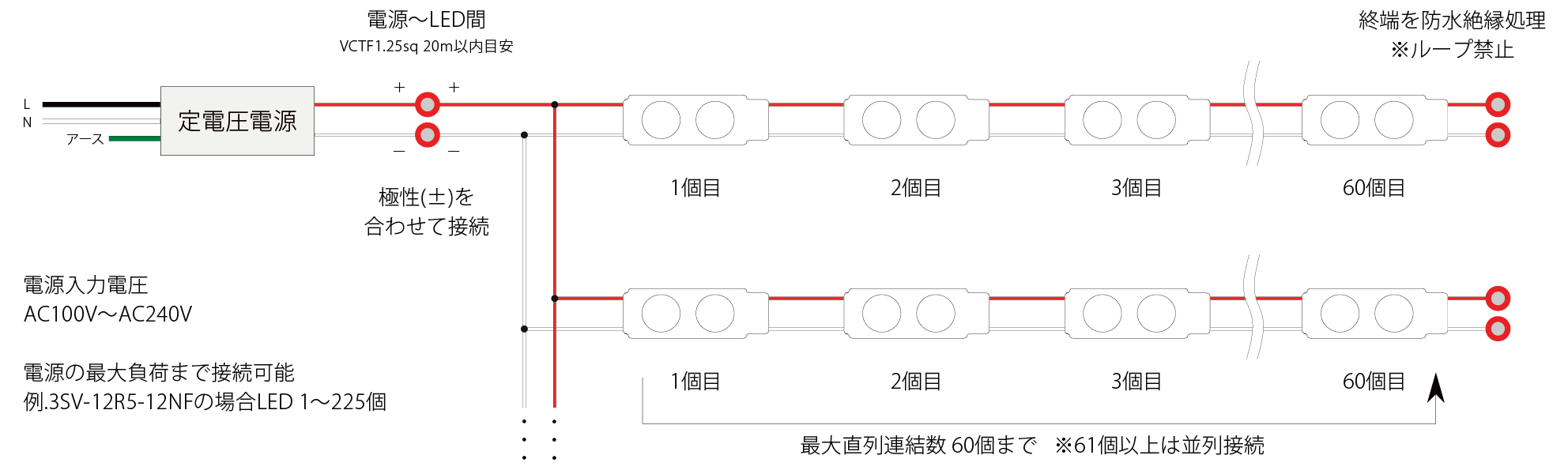

【配線方法】
【設計目安】
| 厚み(内寸) – ピッチ |
| D60 – P80 |
| D80 – P100 |
| D100 – P120 |
| D150 – P100 |
【対応電源・防滴】
※画像をクリックすると対象製品ページに移動します。

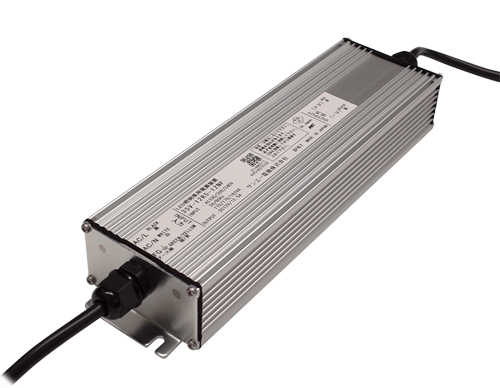

| 品番 | 3SV-12R5-12NF | 1SV-5R00-12NF | ||||
| イメージ図 |  |
 |
||||
| 寸法 | L269×W75×H44 | L550×W39×H22 | ||||
| 接続個数(1個～) | 225個 | 90個 | ||||
| 最大出力電力 | 150W | 60W | ||||
| 出力電圧 | DC12V | |||||
| 入力電流 | 1.73A(100V) 0.87A(200V) |
0.74A(100V) 0.39A(200V) |
||||
| 入力電圧 | AC100～240V(50/60Hz) | |||||
| 環境保護 | PSE 防滴 | |||||
