STSL

スターライトスティック(廃番製品)

  • 間接照明
  • 光膜・光壁
  • 高天井
  • ネオンボーダー
  • ウォールウォッシャー
  • 外照
  • 行灯サイン
  • 文字サイン
  • 駐車場灯

製品仕様

SWIPE

マウスアイコン
製品名
スターライトスティック(廃番製品)
  • 品 番
  • 定 価
  • 色温度
  • 器具光束
  • 消費電力
STSL3-12-65H
-
昼光色6500K
1150lm
11.75W
STSL3-06-65H
-
昼光色6500K
630lm
7.05W
STSL3-03-65H
-
昼光色6500K
420lm
4.70W
STSL3-1206-65H
-
昼光色6500K
1260lm
14.10W
STSL3-0804-65H
昼光色6500K
840lm
9.40W
STSL3-0603-65H
昼光色6500K
630lm
7.05W
  • 入力電圧
    AC100V(50/60Hz)
  • 入力電流
    0.0265A×搭載モジュール数
  • 演色性
    >Ra80
  • 保護等級
    IP67(但し屋外露出設置不可)
  • 販売単位
    1本
  • 電源有無
    不要
  • 調光可否
    位相 対応
  • その他
    最大直列連結数:搭載モジュール合計100個

資料ダウンロード

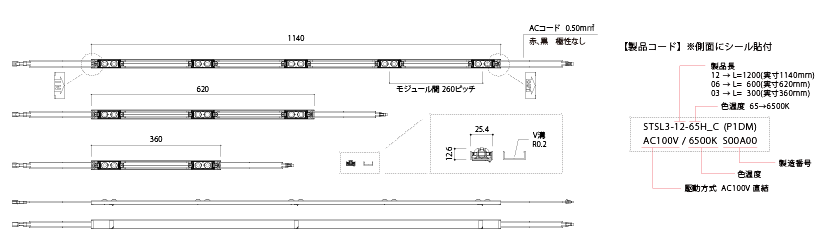

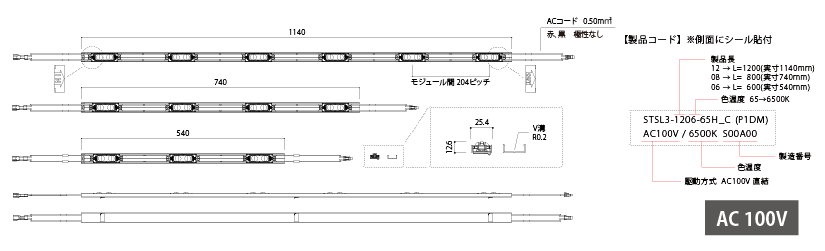

仕様図

特徴

在庫限りの廃番製品です。

モジュールを予めアルミバレールに組み込んだスティックタイプ。
AC100V直結タイプで最も高輝度なスターライトⅢを搭載。
スティックの両端はコネクタになっておりオプションも豊富なため施工がとても簡単になる。
モジュール間ピッチ260,204mmの2タイプを用意。

製品説明

製品を安全にご使用頂くために、製品の⼀次側⼊⼒側には下記ブレーカーの設置を必ず⾏ってください。

推奨製品:三菱電機製 BL-1Cシリーズ、パナソニック製 BSシリーズ、⽇東電⼯製 CB32Xシリーズ
※上記製品のうち、三菱電機製 BL-1Cシリーズは弊社在庫品となります。

三菱電機製 BL-1Cシリーズ 各安全ブレーカーの製品許容連結数
BL-1C 6A                1〜180個
BL-1C 10A          160〜300個
BL-1C 15A          270〜450個
BL-1C 20A          405〜600個
BL-1C 30A          540〜900個
※全てAC100V⼊⼒
※スティックのブレーカー接続本数は搭載モジュールの合計個数で決定します。

また、落雷によるサージ被害を避けるために、あらかじめ
LED照明器具設置と同時にサージプロテクタの取付をおすすめします。
推奨品:RAM-302BWZ 耐電圧 1500V/60s

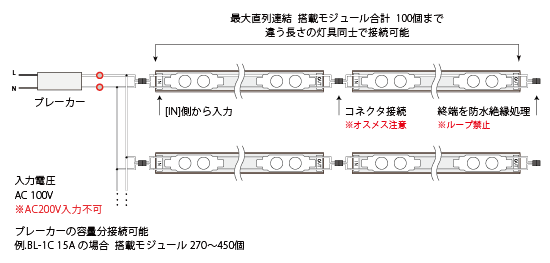

【配線方法】

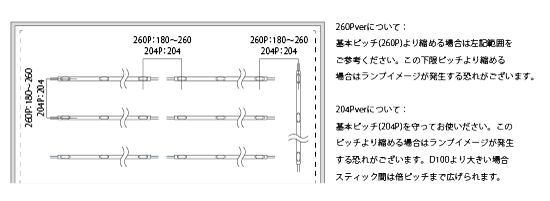

【設計目安】

260P ver(D=130以上) 204P ver(D=100以上)
厚み(内寸) アクリル FFシート 厚み(内寸) アクリル FFシート
D130 2700lx 1800lx D100 4000lx 2600lx
D150 2500lx 1600lx D130 3700lx 2400lx
D200 2200lx 1400lx D150 3400lx 2200lx
D250 1800lx 1200lx D200 2900lx 1900lx

オプション品

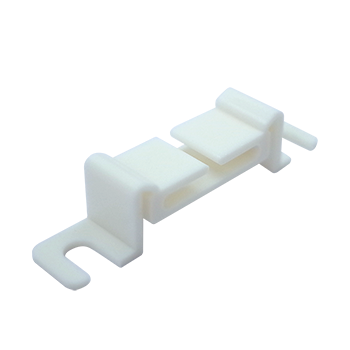

  • 取付クリップ:ST-CL<BR>M4ビスで固定

    取付クリップ:ST-CL<BR>M4ビスで固定

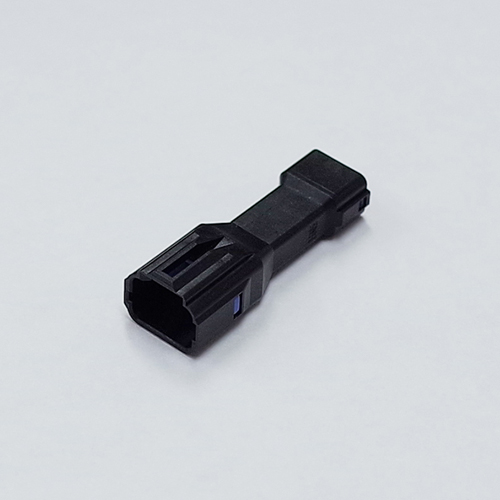

  • 末端コネクタ:ST-SL-EC

    末端コネクタ:ST-SL-EC

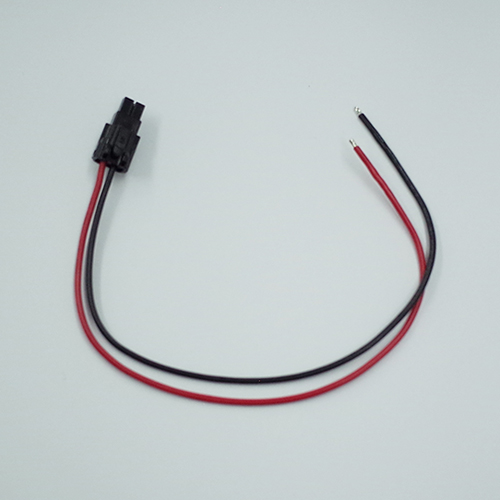

  • 電源接続LEDコネクタ:ST-ACLC<br>L=230mm

    電源接続LEDコネクタ:ST-ACLC
    L=230mm

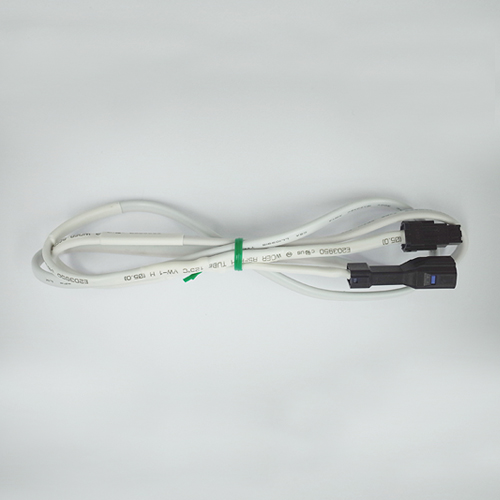

  • 延長ケーブル:ST-SL-EX<br>L=1000mm

    延長ケーブル:ST-SL-EX
    L=1000mm
