APW5V-S

ペンタワイドⅤ CV-S

  • 間接照明
  • 光膜・光壁
  • 高天井
  • ネオンボーダー
  • ウォールウォッシャー
  • 外照
  • 行灯サイン
  • 文字サイン
  • 駐車場灯

製品仕様

SWIPE

マウスアイコン
製品名
ペンタワイドⅤ CV-S
  • 品 番
  • 希望小売価格
  • 色温度
  • 器具光束
APW5V-S65H
¥1,250
昼光色6500K
233lm
APW5V-S50H
¥1,250
昼白色5000K
235lm
APW5V-S50E
¥1,250
昼白色5000K
200lm
APW5V-S30H
¥1,250
電球色3000K
225lm
APW5V-S30E
¥1,250
電球色3000K
185lm
  • 消費電力
    2.20W
  • 入力電圧
    DC24V
  • 入力電流
    0.092A
  • 演色性
    [-S65H・-S50H・-S30H] Ra85(typ) | [-S50E・-S30E] Ra95(typ)
  • 保護等級
    IP67(但し屋外露出設置不可)
  • 販売単位
    昼光色・昼白色 10個/巻 / その他 30個/巻
  • 電源有無
    別途電源要
  • 調光可否
    PWM/DMX/DALI 対応
  • その他
    最大直列連結数:30個

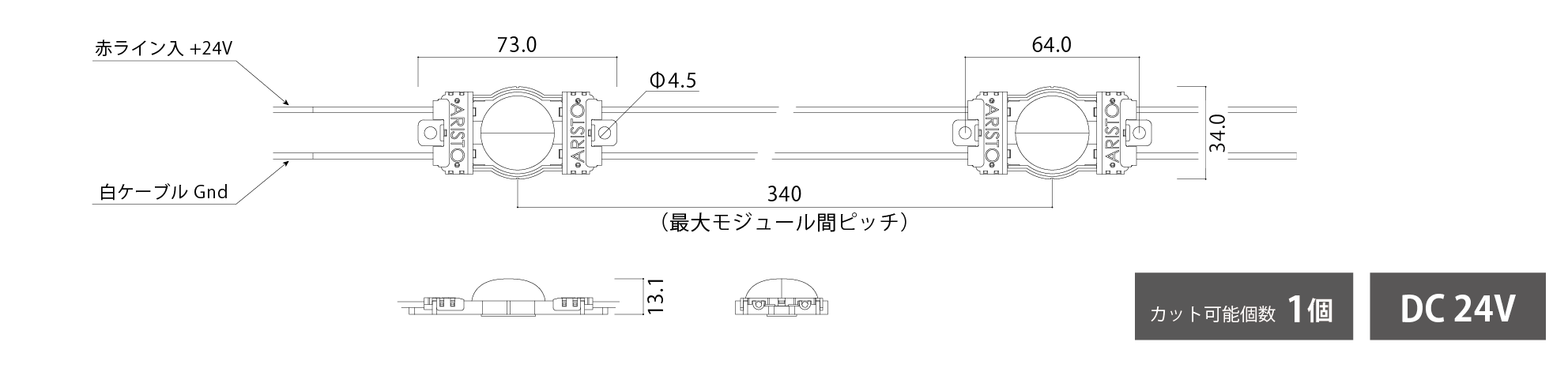

仕様図

特徴

DC24V・広拡散レンズ搭載モジュール。
DC24V対応のハイパワーLEDモジュールで、圧倒的な施工性を実現。
大型チャンネル文字や低透過シートを使用する看板用途に最適。

製品説明

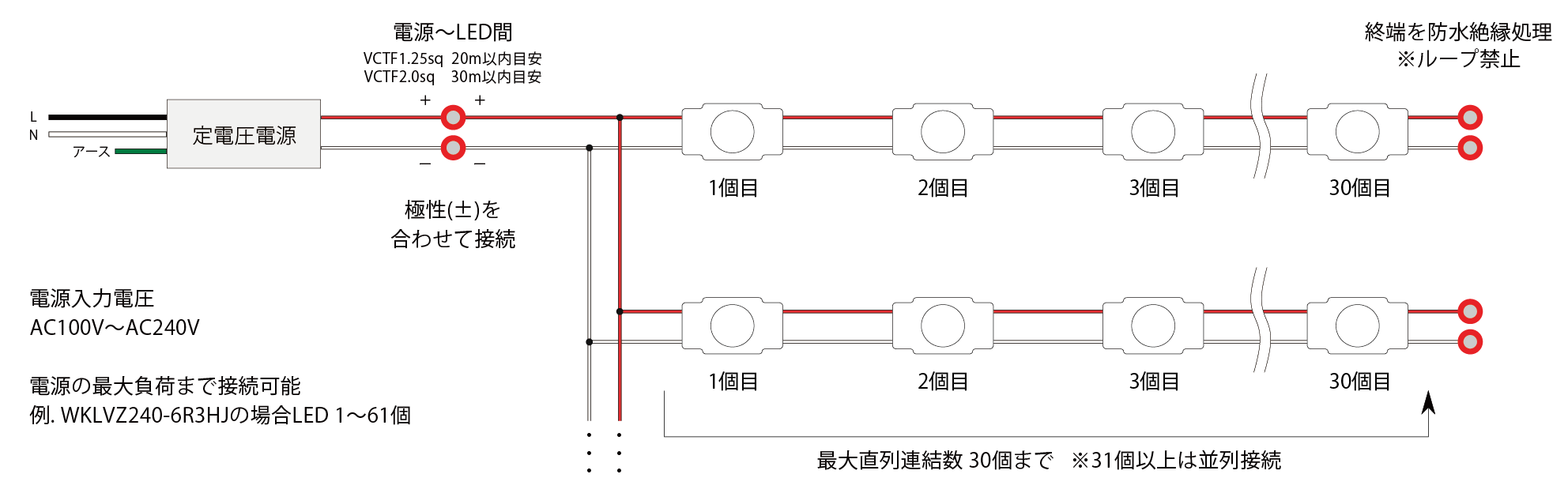

配線方法​

設計目安

<!–

行 灯 D:P = 1:xx

文 字 D:P = 1:xx

–>

厚み(内寸) – ピッチ 照度(アクリル)
D120 – P220 4800lx
D150 – P220 4600lx
D200 – P220 4200lx
D250 – P220 3800lx
D300 – P220 3500lx

※色温度6500Kの場合

対応電源​

※画像をクリックすると対象製品ページに移動します。

調光関連機器

※画像をクリックすると対象製品ページに移動します。
