製品名: デュオスリムⅡ

品番
希望小売価格
色温度
器具光束

ADS2-65H

￥800

昼光色6500K

80lm

ADS2-50H

￥800

昼白色5000K

80lm

ADS2-30H

￥800

電球色3000K

77lm

消費電力

0.84W
入力電圧

DC24V
入力電流

0.035A
演色性

>Ra80
保護等級

IP67(但し屋外露出設置不可)
販売単位

昼光色・昼白色 10個/巻／その他 30個/巻
電源有無

別途電源要
調光可否

PWM/DMX/DALI 対応
その他

最大直列連結数：60個

資料ダウンロード

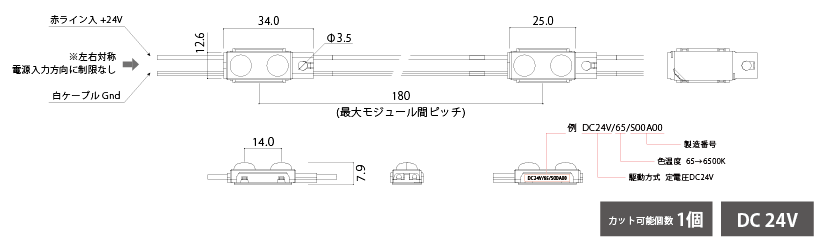

仕様図

【モジュール間ピッチについて】
モジュール間ピッチはバージョンにより異なります。(180mm or 150mm)
今後は180ｍｍに統一を予定しております。
ご注文の際には異なるピッチを同梱して手配させていただくことがございます。
あらかじめご了承くださいますよう、よろしくお願いいたします。

特徴

DC24Vモジュール。
小型設計で内照チャンネル文字に最適。
拡散カバー搭載でワイドピッチを実現。

製品説明

【配線方法】

【設計目安】

厚み(内寸) – ピッチ	照度(アクリル)
D60 – P80	5700lx
D80 – P100	4100lx
D100 – P120	3200lx
D150 – P120	2200lx

【対応電源・防滴】

※画像をクリックすると対象製品ページに移動します。

品番	WKLVZ240-6R3H	K58-060C024-204
イメージ図
寸法	L241×W65×H50	L278×W34×H25
最大負荷	135Wまで	54Wまで
最大出力電力	150W	60W
出力電圧	DC24V
入力電流	1.71A(100V) 0.84A(200V)	0.68A(100V) 0.34A(200V)
入力電圧	AC100～240V(50/60Hz)
環境保護	PSE　防滴

【対応電源・防水】

※画像をクリックすると対象製品ページに移動します。

品番	K58-115C024-201	K58-060C024-001	K58-015C024-203
イメージ図
寸法	L240×W96×H58.5	L200×W96×H58.5	L168×W40×H25
最大負荷	150Wまで	60Wまで	15Wまで
最大出力電力	150W	60W	15W
出力電圧	DC24V
入力電流	1.80A(100V) 0.90A(200V)	0.78A(100V) 0.39A(200V)	0.22A(100V) 0.11A(200V)
入力電圧	AC100～240V(50/60Hz)
環境保護	PSE　防水

【調光関連機器】

※画像をクリックすると対象製品ページに移動します。

品番	WKLVZ240-6R3H/P5	LZA-93099	NQ21505	NQ28841K
イメージ図
種類	調光電源	コントローラー	コントローラー	コントローラー
寸法	L241×W65×H50	L116×W55×H120	L70×W57.1×H120	L208×W57.8×H120
入力電圧	AC100～240V	AC100～240V	AC100～240V	AC100V
調光信号容量	3mA	12V・250mA	12V・250mA	12V・110mAまで
その他	–	大光電機社製	パナソニック社製	パナソニック社製
