APW4V-L

ペンタワイドⅣCV-L

  • 間接照明
  • 光膜・光壁
  • 高天井
  • ネオンボーダー
  • ウォールウォッシャー
  • 外照
  • 行灯サイン
  • 文字サイン
  • 駐車場灯

製品仕様

SWIPE

マウスアイコン
製品名
ペンタワイドⅣCV-L
  • 品 番
  • 希望小売価格
  • 色温度
  • 器具光束
APW4V-L65H
¥950
昼光色6500K
47lm
APW4V-L50H
¥950
昼白色5000K
47lm
APW4V-L40H
¥950
白色4000K
47lm
APW4V-L35H
¥950
温白色3500K
45lm
APW4V-L30H
¥950
電球色3000K
43lm
APW4V-L27H
¥950
電球色2700K
42lm
  • 消費電力
    0.35W
  • 入力電圧
    DC24V
  • 入力電流
    0.0146A
  • 演色性
    Ra85 (typ)
  • 保護等級
    IP67(但し屋外露出設置不可)
  • 販売単位
    昼光色・昼白色 10個/巻 / その他 30個/巻
  • 電源有無
    別途電源要
  • 調光可否
    PWM/DMX/Artnet/DALI 対応
  • その他
    最大直列連結数:60個

仕様図

特徴

DC24V・広拡散レンズ搭載モジュール。
従来品DC12VからDC24Vになり電圧降下に強い。
低輝度の為、薄型行灯に最適。
色温度ラインナップが豊富。

製品説明

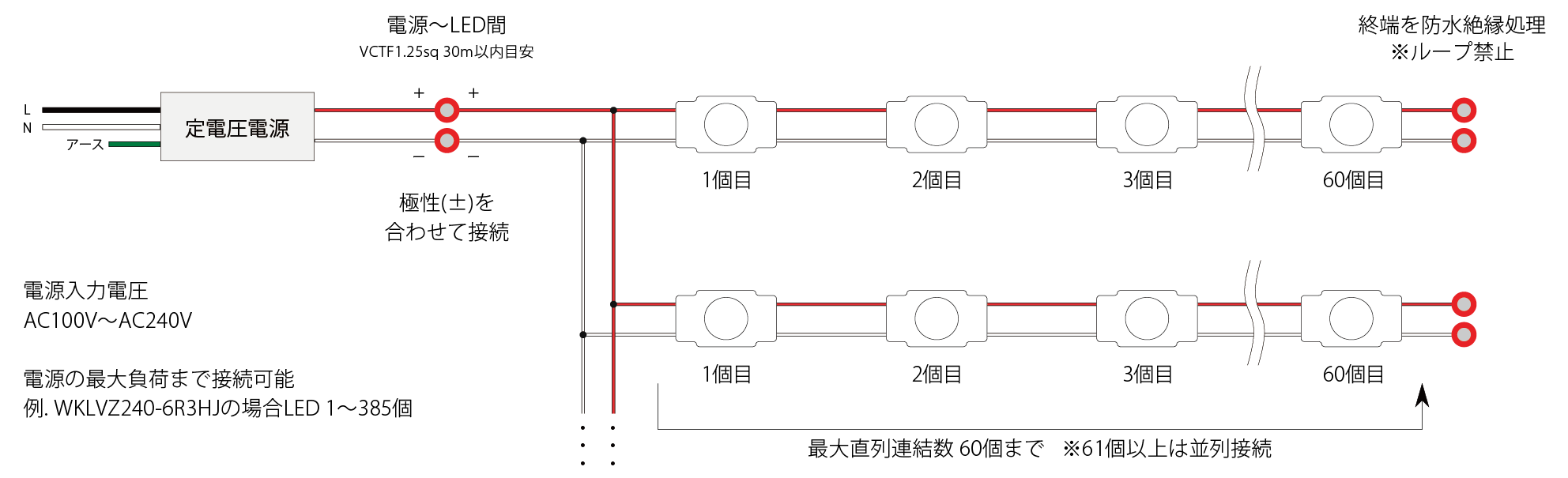

配線方法​

設計目安

行 灯 D:P = 1:1.6

厚み(内寸) – ピッチ 照度(アクリル)
D50 – P80 5600lx
D60 – P100 3700lx
D70 – P100 3500lx
D80 – P100 3400lx

※色温度6500Kの場合

対応電源​

※画像をクリックすると対象製品ページに移動します。

調光関連機器

※画像をクリックすると対象製品ページに移動します。
