AMM2
モノミニⅡ
- 間接照明
- 光膜・光壁
- 高天井
- ネオンボーダー
- ウォールウォッシャー
- 外照
- 行灯サイン
- 文字サイン
- 駐車場灯
製品仕様
SWIPE
- 製品名
- モノミニⅡ
- 品 番
- 定 価
- 色温度
- 器具光束
- AMM2-65H
- -
- 昼光色6500K
- 30lm
- AMM2-50H
- -
- 昼白色5000K
- 30lm
- AMM2-30H
- -
- 電球色3000K
- 28lm
-
- 消費電力
- 0.24W
-
- 入力電圧
- DC24V
-
- 入力電流
- 0.01A
-
- 演色性
- >Ra80
-
- 保護等級
- IP67(但し屋外露出設置不可)
-
- 販売単位
- 昼光色・昼白色 10個/巻 ／ その他 30個/巻
-
- 電源有無
- 別途電源要
-
- 調光可否
- PWM/DMX/DALI 対応
-
- その他
- 最大直列連結数：130個
資料ダウンロード
仕様図
特徴
DC24Vモジュール。
小型設計で内照チャンネル文字に最適。
拡散カバー搭載でワイドピッチを実現。
製品説明

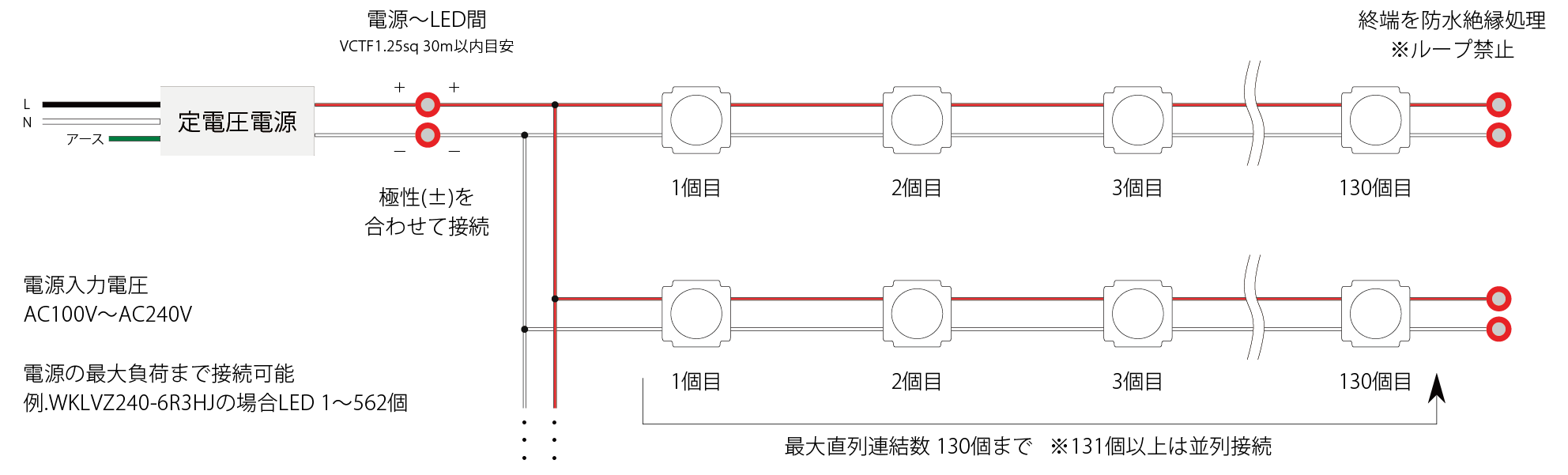

【配線方法】
【設計目安】
| 厚み(内寸) – ピッチ | 照度(アクリル) |
| D30 – P30 | 14000lx |
| D40 – P40 | 8400lx |
| D50 – P50 | 5800lx |
| D60 – P50 | 5100lx |
【対応電源・防滴】
※画像をクリックすると対象製品ページに移動します。
| 品番 | WKLVZ240-6R3H | ELV90-24-3R8 | 1SV-2R50-24NF | |||
| イメージ図 |  |
 |
 |
|||
| 寸法 | L241×W65×H50 | L253×W45.5×H40.2 | L550×W39×H22 | |||
| 接続個数(1個～) | 562個 | 262個 | 225個 | |||
| 最大出力電力 | 150W | 90W | 60W | |||
| 出力電圧 | DC24V | |||||
| 入力電流 | 1.71A(100V) 0.84A(200V) |
1.13A(100V) 0.56A(200V) |
0.73A(100V) 0.37A(200V) |
|||
| 入力電圧 | AC100～240V(50/60Hz) | |||||
| 環境保護 | PSE 防滴 | |||||
【対応電源・防水】
※画像をクリックすると対象製品ページに移動します。
| 品番 | K58-115C024-001 | K58-060C024-001 | K58-015C024-203 | |||
| イメージ図 |  |
 |
 |
|||
| 寸法 | L240×W96×H58.5 | L200×W96×H58.5 | L168×W40×H25 | |||
| 接続個数(1個～) | 625個 | 250個 | 62個 | |||
| 最大出力電力 | 150W | 60W | 15W | |||
| 出力電圧 | DC24V | |||||
| 入力電流 | 1.80A(100V) 0.90A(200V) |
0.78A(100V) 0.39A(200V) |
0.22A(100V) 0.11A(200V) |
|||
| 入力電圧 | AC100～240V(50/60Hz) | |||||
| 環境保護 | PSE 防水 | |||||
