APW3V-S

ペンタワイドⅢCV-S(廃番製品)

  • 間接照明
  • 光膜・光壁
  • 高天井
  • ネオンボーダー
  • ウォールウォッシャー
  • 外照
  • 行灯サイン
  • 文字サイン
  • 駐車場灯

製品仕様

SWIPE

マウスアイコン
製品名
ペンタワイドⅢCV-S(廃番製品)
  • 品 番
  • 定 価
  • 色温度
  • 器具光束
APW3V-S65M
-
昼光色6500K
126lm
APW3V-S50H
-
昼白色5000K
115lm
APW3V-S30H
-
電球色
102lm
  • 消費電力
    2.00W
  • 入力電圧
    DC12V
  • 入力電流
    0.166A
  • 演色性
    昼光色:>Ra70 / その他:>Ra80
  • 保護等級
    IP67(但し屋外露出設置不可)
  • 販売単位
    昼光色・昼白色 10個/巻 / 電球色 30個/巻
  • 電源有無
    別途電源要
  • 調光可否
    PWM/DMX/DALI 対応
  • その他
    最大直列連結数:30個

資料ダウンロード

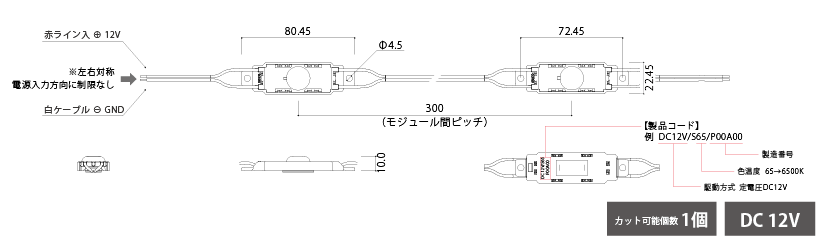

仕様図

特徴

在庫限りの廃番製品です。

DC12V・広拡散レンズ搭載モジュール。
行灯や文字など様々な用途に最適。

製品説明

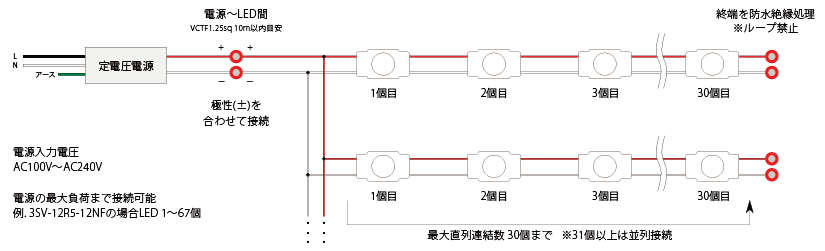

【配線方法】​

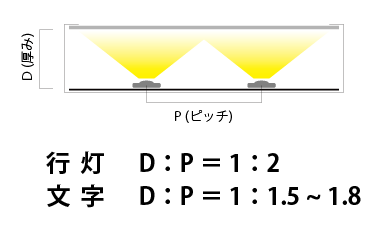

【設計目安】

厚み(内寸) – ピッチ 照度(アクリル)
D80 – P140 4900lx
D80 – P160 3900lx
D100 – P180 3000lx
D100 – P200 2500lx



【対応電源・防滴】

※画像をクリックすると対象製品ページに移動します。
品番 3SV-12R5-12NF 1SV-5R00-12NF
イメージ図
寸法 L269×W75×H44 L550×W39×H22
接続個数(1個~) 67個 27個
最大出力電力 150W 60W
出力電圧 DC12V
入力電流 1.73A(100V)
0.87A(200V)
0.74A(100V)
0.39A(200V)
入力電圧 AC100~240V(50/60Hz)
環境保護 PSE 防滴



オプション品
