SBCS1
シームレスビームRGB
- 間接照明
- 光膜・光壁
- 高天井
- ネオンボーダー
- ウォールウォッシャー
- 外照
- 行灯サイン
- 文字サイン
- 駐車場灯
製品仕様
SWIPE
- 製品名
- シームレスビームRGB
- 品 番
- 定 価
- 色温度
- 器具光束
- 消費電力
- SBCS1-12HRGB
- -
- フルカラー
- 720lm
- 17.30W
- SBCS1-09HRGB
- -
- フルカラー
- 540lm
- 12.60W
- SBCS1-06HRGB
- -
- フルカラー
- 360lm
- 8.60W
- SBCS1-03HRGB
- -
- フルカラー
- 180lm
- 4.30W
-
- 入力電圧
- DC24V
-
- 入力電流
- L1200：0.721A / L900：0.525A / L600：0.358A / L300：0.179A
-
- 演色性
- -
-
- 保護等級
- IP65(屋外露出設置可)
-
- 販売単位
- 1本
-
- 電源有無
- 別途電源要
-
- 調光可否
- PWM/DMX/DALI
-
- その他
- オプション品：取付メタルクリップ(H/L)・ジョイントプレート・ストッパープレート・延長ケーブル
資料ダウンロード

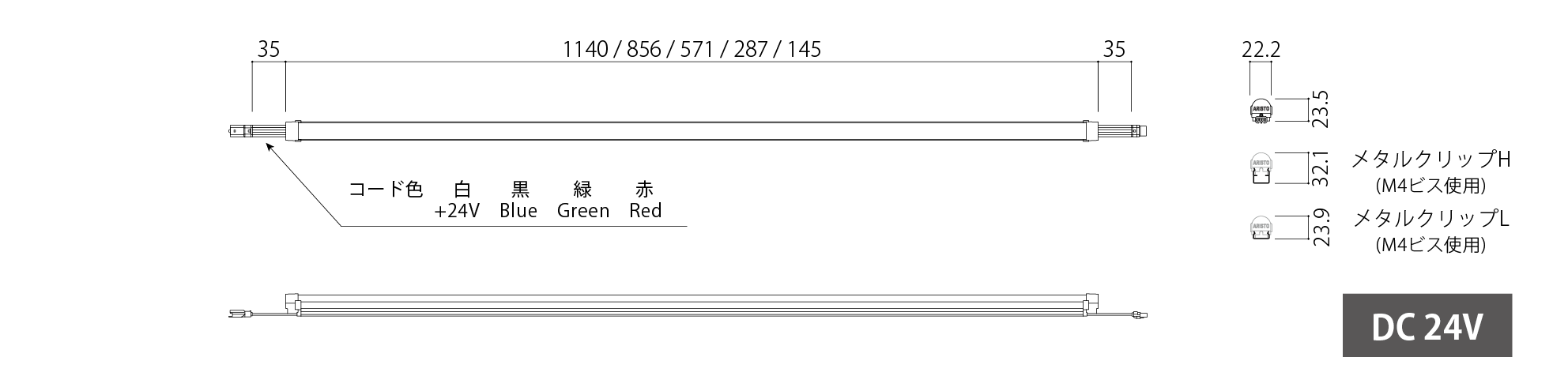

仕様図
特徴
屋外露出設置可能なバータイプLED。
継ぎ目の無いシームレスラインで綺麗な直線を演出できる。
フルカラー仕様(2200～5000K無段階調整)の為、
ネオンボーダーや間接照明等に最適。
DMXやDALI制御で用途にあったシーンを演出できる。
取付クリップや延長ケーブル等、様々なオプションを用意。
製品説明
【配線方法（DMXの場合）】
【対応電源・防滴】
※画像をクリックすると対象製品ページに移動します。
| 品番 | WKLVZ240-6R3H | ELV90-24-3R8 | 1SV-2R50-24NF | |||
| イメージ図 |  |
 |
 |
|||
| 寸法 | L241×W65×H50 | L253×W45.5×H40.2 | L550×W39×H22 | |||
| 最大負荷 | 135Wまで | 63Wまで | 54Wまで | |||
| 最大出力電力 | 150W | 90W | 60W | |||
| 出力電圧 | DC24V | |||||
| 入力電流 | 1.71A(100V) 0.84A(200V) |
1.13A(100V) 0.56A(200V) |
0.73A(100V) 0.37A(200V) |
|||
| 入力電圧 | AC100～240V(50/60Hz) | |||||
| 環境保護 | PSE 防滴 | |||||
【対応電源・防水】
※画像をクリックすると対象製品ページに移動します。
| 品番 | K58-115C024-001 | K58-060C024-001 | K58-015C024-203 | |||
| イメージ図 |  |
 |
 |
|||
| 寸法 | L240×W96×H58.5 | L200×W96×H58.5 | L168×W40×H25 | |||
| 最大負荷 | 150Wまで | 60Wまで | 15Wまで | |||
| 最大出力電力 | 150W | 60W | 15W | |||
| 出力電圧 | DC24V | |||||
| 入力電流 | 1.80A(100V) 0.90A(200V) |
0.78A(100V) 0.39A(200V) |
0.22A(100V) 0.11A(200V) |
|||
| 入力電圧 | AC100～240V(50/60Hz) | |||||
| 環境保護 | PSE 防水 | |||||
【調光器・コントローラー】
※画像をクリックすると対象製品ページに移動します。
| 品番 | DP3CH-10A | RDM-6wall | SLESA-UE7 |
| イメージ図 |  |
 |
 |
| 寸法 | L110×W66×H25 | L195×W110×H22 | L208×W120×H57.8 |
| 入力電圧 | DC12～24V | DC12～24V | DC5V (ACアダプター搭載) |
| 出力電流 | 3ch計9.9Aまで (1ch当たりmax4A) |
– | – |
| 階調 | 1024階調 | 6分岐 | 512ch×2ユニバース搭載 |
※共通使用//使用環境：屋内(埃の堆積無きこと)
オプション品
メタルクリップＨ：M416007-0112
メタルクリップL：M417000-0032
ジョイントプレート：M417003-0140
ストッパープレート：M417003-0141
延長ケーブル：
BWC-000-0375(500mm)
BWC-000-0374(1500mm)
Mコネクタ：BWC-0000-0273
Fコネクタ：BWC-0000-0274
