FS1F7/FS1
フラットスティック
- 間接照明
- 光膜・光壁
- 高天井
- ネオンボーダー
- ウォールウォッシャー
- 外照
- 行灯サイン
- 文字サイン
- 駐車場灯
製品仕様
SWIPE
- 製品名
- フラットスティック
- 品 番
- 希望小売価格
- 色温度
- 器具光束
- FS1F7-03L50E
- ¥31,500
- 昼白色5000K
- 336lm
- FS1-03L50E
- ¥6,500
- 昼白色5000K
- 48lm
- FS1-03L30E
- ¥31,500
- 電球色3000K
- 315lm
- FS1-03L30E
- ¥6,500
- 電球色3000K
- 45lm
-
- 消費電力
- FS1F7:3.01W / FS1:0.43W
-
- 入力電圧
- DC24V
-
- 入力電流
- FS1F7:0.125A / FS1:0.0179A
-
- 演色性
- Ra95 (typ)
-
- 保護等級
- IP67(但し屋外露出設置不可)
-
- 販売単位
- FS1F7:1組(7本連結) / FS1:1本
-
- 電源有無
- 別途電源要
-
- 調光可否
- PWM/DMX/Artnet/DALI 対応
-
- その他
- 最大直列連結数:FS1F7:11組 / FS1:77本
仕様図
特徴
DC24V・広拡散レンズ搭載スティックモジュール。
D25~50の薄型行灯に最適。
クリップ等のオプションを豊富に揃え簡単施工。
製品説明

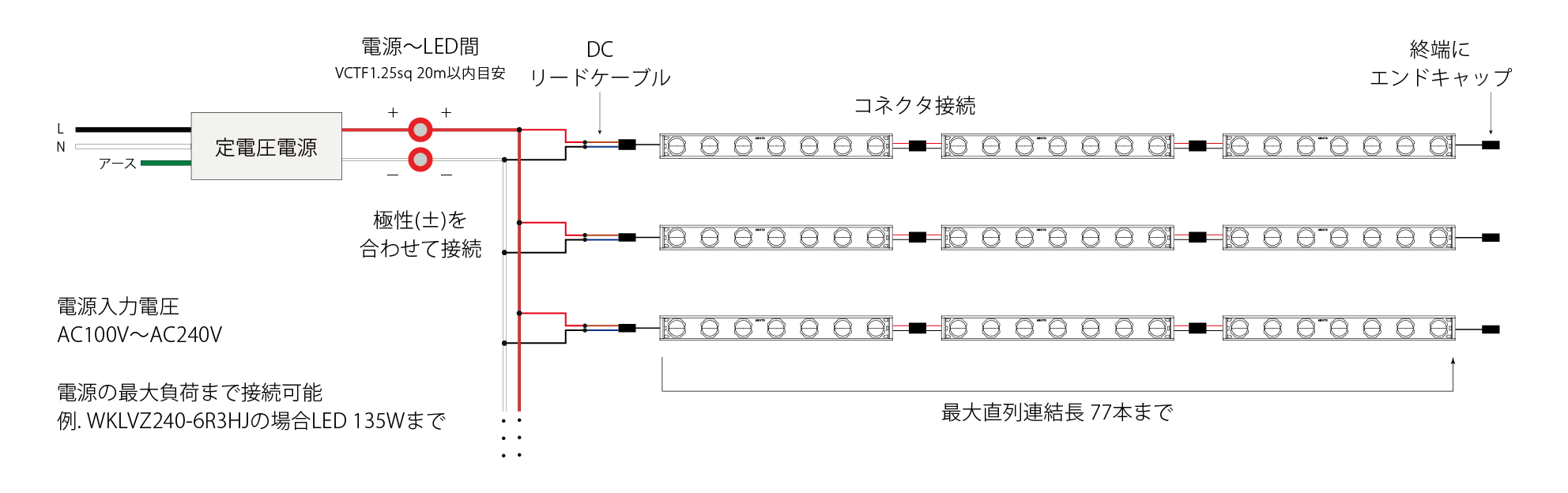

配線方法

対応電源
※画像をクリックすると対象製品ページに移動します。
<!–
–>
調光関連機器
※画像をクリックすると対象製品ページに移動します。
document.addEventListener(“DOMContentLoaded”, function () {
let xhr = new XMLHttpRequest();
xhr.open(“GET”, “https://www.aristo-japan.co.jp/cms/wp-content/themes/aristoJapan/psu_list.html”, true); // 表示させたいコンテンツがあるページのURL
xhr.onreadystatechange = function () {
if (xhr.readyState === XMLHttpRequest.DONE && xhr.status === 200) {
let parser = new DOMParser();
let htmlDoc = parser.parseFromString(xhr.responseText, “text/html”);
//24V電源リスト
let elements_psu01 = htmlDoc.querySelectorAll(“#psu_24V”); // 表示させたいコンテンツの要素を入力
let area_psu01 = document.getElementById(“psu_include01”); // 指定先の要素へ出力します
for (var i = 0; i < elements_psu01.length; i++) {
area_psu01.appendChild(elements_psu01[i].cloneNode(true));
}
/*
//24V接続個数リスト
let elements_nm01 = htmlDoc.querySelectorAll("#CVH_nm"); // 表示させたいコンテンツの要素を入力
let area_nm01 = document.getElementById("psunm_include01"); // 指定先の要素へ出力します
for (var i = 0; i < elements_nm01.length; i++) {
area_nm01.appendChild(elements_nm01[i].cloneNode(true));
}
*/
}
};
xhr.send();
});
document.addEventListener(“DOMContentLoaded”, function () {
let xhr = new XMLHttpRequest();
xhr.open(“GET”, “https://www.aristo-japan.co.jp/cms/wp-content/themes/aristoJapan/dimmer_list.html”, true); // 表示させたいコンテンツがあるページのURL
xhr.onreadystatechange = function () {
if (xhr.readyState === XMLHttpRequest.DONE && xhr.status === 200) {
let parser = new DOMParser();
let htmlDoc = parser.parseFromString(xhr.responseText, “text/html”);
//調光器リスト01
let elements_dim01 = htmlDoc.querySelectorAll(“#dim_24V”); // 表示させたいコンテンツの要素を入力
let area_dim01 = document.getElementById(“dim_include01”); // 指定先の要素へ出力します
for (var i = 0; i < elements_dim01.length; i++) {
area_dim01.appendChild(elements_dim01[i].cloneNode(true));
}
}
};
xhr.send();
});
オプション品
クリップセット【付属品】
FS1F7:A200001-0012
FS1:A200001-0010延長ケーブル
500mm:BWC-0000-0359B
1500mm:BWC-0000-0354Bエンドキャップ
M:BCN-0000-0077DCリードケーブル
F:BWC-0000-0470FDCジャックケーブル
1500mm:BWC-0000-0583A
