SBTS1

シームレスビームチューナブル

  • 間接照明
  • 光膜・光壁
  • 高天井
  • ネオンボーダー
  • ウォールウォッシャー
  • 外照
  • 行灯サイン
  • 文字サイン
  • 駐車場灯

製品仕様

SWIPE

マウスアイコン
製品名
シームレスビームチューナブル
  • 品 番
  • 定 価
  • 色温度
  • 器具光束
  • 消費電力
SBTS1-12H2250E
-
5000K~2200K
850lm~680lm
15.32W
SBTS1-09H2250E
-
5000K~2200K
640lm~515lm
11.49W
SBTS1-06H2250E
-
5000K~2200K
425lm~340lm
7.66W
SBTS1-03H2250E
-
5000K~2200K
215lm~170lm
3.83W
  • 入力電圧
    DC24V
  • 入力電流
    L1200:0.638A / L900:0.479A / L600:0.319A / L300:0.160A
  • 演色性
    >Ra90
  • 保護等級
    IP65(屋外露出設置可)
  • 販売単位
    1本
  • 電源有無
    別途電源要
  • 調光可否
    PWM/DMX/DALI
  • その他
    オプション品:取付メタルクリップ(H/L)・ジョイントプレート・ストッパープレート・延長ケーブル

仕様図

特徴

屋外露出設置可能なバータイプLED。
継ぎ目の無いシームレスラインで綺麗な直線を演出できる。
調色仕様(2200~5000K無段階調整)の為、
間接照明や天井ベース照明等に最適。
PWMやDALI制御で用途にあったシーンを演出できる。
取付クリップや延長ケーブル等、様々なオプションを用意。

製品説明

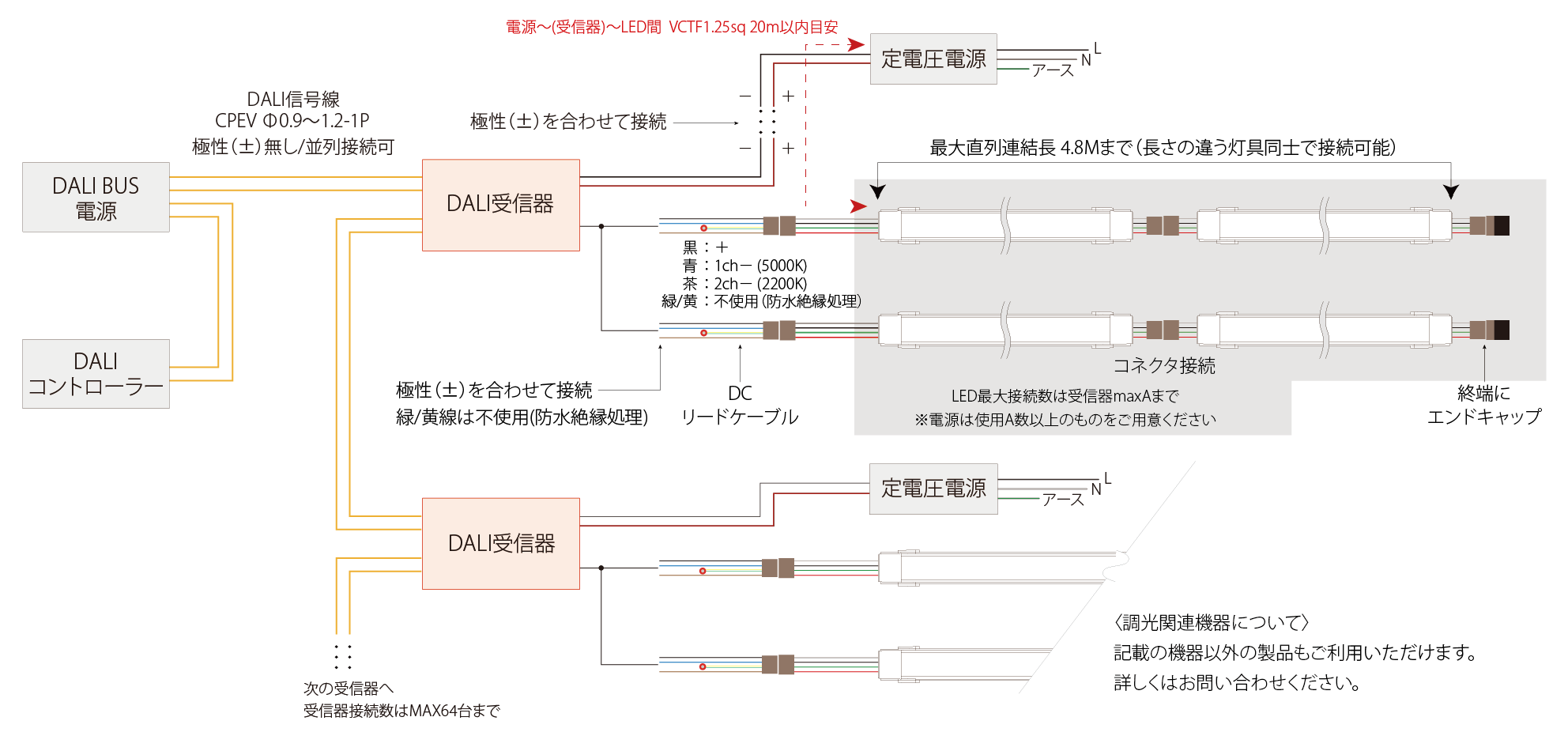

【配線方法(PWMの場合)】

【対応電源・防滴】​

※画像をクリックすると対象製品ページに移動します。
品番 WKLVZ240-6R3H ELV90-24-3R8 1SV-2R50-24NF
イメージ図
寸法 L241×W65×H50 L253×W45.5×H40.2 L550×W39×H22
最大負荷 135Wまで 63Wまで 54Wまで
最大出力電力 150W 90W 60W
出力電圧 DC24V
入力電流 1.71A(100V)
0.84A(200V)
1.13A(100V)
0.56A(200V)
0.73A(100V)
0.37A(200V)
入力電圧 AC100~240V(50/60Hz)
環境保護 PSE 防滴



【対応電源・防水】

※画像をクリックすると対象製品ページに移動します。
品番 K58-115C024-001 K58-060C024-001 K58-015C024-203
イメージ図
寸法 L240×W96×H58.5 L200×W96×H58.5 L168×W40×H25
最大負荷 150Wまで 60Wまで 15Wまで
最大出力電力 150W 60W 15W
出力電圧 DC24V
入力電流 1.80A(100V)
0.90A(200V)
0.78A(100V)
0.39A(200V)
0.22A(100V)
0.11A(200V)
入力電圧 AC100~240V(50/60Hz)
環境保護 PSE 防水



【調光器・コントローラー】

※画像をクリックすると対象製品ページに移動します。
品番 PD-10A PA1CH-R25 NQ28841K
イメージ図
寸法 L107×W64.5×H26 L110×W66×H25 L208×W120×H57.8
入力電圧 DC12~24V DC9~24V AC100V
出力電流 2ch計10Aまで(Max5A/ch)
その他 PWM信号12V/5mA×2ch PWM信号250mA×1ch PWM信号12V/110mA(4ch計)

※最大接続台数はコントローラーの調光信号出力電流によります。※共通使用//使用環境:屋内(埃の堆積無きこと)

オプション品

  • メタルクリップH:M416007-0112<br>メタルクリップL:M417000-0032

    メタルクリップH:M416007-0112
    メタルクリップL:M417000-0032

  • ジョイントプレート:M417003-0140

    ジョイントプレート:M417003-0140

  • ストッパープレート:M417003-0141

    ストッパープレート:M417003-0141

  • 延長ケーブル:<br>BWC-000-0375(500mm)<br>BWC-000-0374(1500mm)

    延長ケーブル:
    BWC-000-0375(500mm)
    BWC-000-0374(1500mm)

  • Mコネクタ:BWC-0000-0273<br>Fコネクタ:BWC-0000-0274

    Mコネクタ:BWC-0000-0273
    Fコネクタ:BWC-0000-0274
