LB5D/LB5DF

ラスタービームⅤDSL

  • 間接照明
  • 光膜・光壁
  • 高天井
  • ネオンボーダー
  • ウォールウォッシャー
  • 外照
  • 行灯サイン
  • 文字サイン
  • 駐車場灯

製品仕様

SWIPE

マウスアイコン
製品名
ラスタービームⅤDSL
  • 品 番
  • 希望小売価格
  • 色温度
  • 器具光束
  • 消費電力
LB5D-12H50E
¥14,000
昼白色5000K
1560lm
15.32W
LB5D-12H30E
¥14,000
電球色3000K
1460lm
15.32W
LB5D-09H50E
¥11,000
昼白色5000K
1170lm
11.49W
LB5D-09H30E
¥11,000
電球色3000K
1095lm
11.49W
LB5D-06H50E
¥8,500
昼白色5000K
780lm
7.66W
LB5D-06H30E
¥8,500
電球色3000K
730lm
7.66W
LB5D-03H50E
¥6,500
昼白色5000K
390lm
3.83W
LB5D-03H30E
¥6,500
電球色3000K
365lm
3.83W
LB5DF10-01H50E
¥27,000
昼白色5000K
1110lm
10.90W
LB5DF10-01H30E
¥27,000
電球色3000K
1040lm
10.90W
  • 入力電圧
    DC24V
  • 入力電流
    L1200:0.638A / L900:0.479A / L600:0.319A / L300:0.160A / FLEX:0.454A
  • 演色性
    >Ra90
  • 保護等級
    IP20(屋内専用)
  • 販売単位
    1本/1組(FLEX10個連結)
  • 電源有無
    別途電源要
  • 調光可否
    PWM/DMX/DALI/ARTNET 対応
  • その他
    オプション品:取付メタルクリップ(H/L)・ジョイントプレート・ストッパープレート・延長ケーブル・DCリードケーブル・DCジャックケーブル

仕様図

特徴

最もシンプルな間接照明向けリニアタイプLED(屋内用)。
継ぎ目の無いシームレスラインで綺麗な直線を演出できる。
基本長4種類に加え、曲線対応のFLEXタイプを用意。
高演色(>Ra90)の為、設置場所を選ばない。
取付クリップや延長ケーブル等、様々なオプションを用意。

製品説明

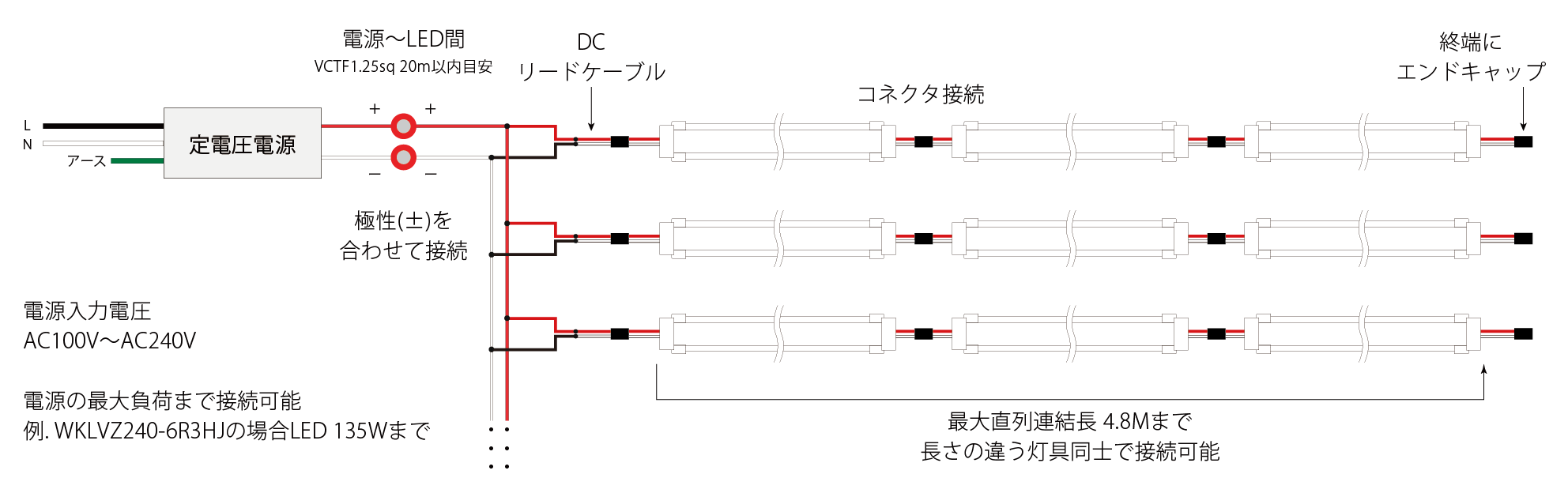

【配線方法】​



【対応電源・防滴】​

※画像をクリックすると対象製品ページに移動します。
品番 WKLVZ240-6R3H K58-060C024-204
イメージ図
寸法 L241×W65×H50 L278×W34×H25
最大負荷 135Wまで 54Wまで
最大出力電力 150W 60W
出力電圧 DC24V
入力電流 1.71A(100V)
0.84A(200V)
0.68A(100V)
0.34A(200V)
入力電圧 AC100~240V(50/60Hz)
環境保護 PSE 防滴



【調光関連機器】

※画像をクリックすると対象製品ページに移動します。
品番 WKLVZ240-6R3H/P5 LZA-93099 NQ21505 NQ28841K
イメージ図
種類 調光電源 コントローラー コントローラー コントローラー
寸法 L241×W65×H50 L116×W55×H120 L70×W57.1×H120 L208×W57.8×H120
入力電圧 AC100~240V AC100~240V AC100~240V AC100V
調光信号容量 3mA 12V・250mA 12V・250mA 12V・110mAまで
その他 大光電機社製 パナソニック社製 パナソニック社製

※共通使用//使用環境:屋内(埃の堆積無きこと)、PWM方式、信号線長100m以内

オプション品

  • メタルクリップ<br>H:M416000-0015-01<br>L:M416000-0014

    メタルクリップ
    H:M416000-0015-01
    L:M416000-0014

  • ジョイントプレート:M417003-0140

    ジョイントプレート:M417003-0140

  • ストッパープレート:M417003-0141

    ストッパープレート:M417003-0141

  • 延長ケーブル:BWC-0000-0377A

    延長ケーブル:BWC-0000-0377A

  • DCリードケーブル<br>F:BWC-0000-0332A<br>M:BWC-0000-0333B

    DCリードケーブル
    F:BWC-0000-0332A
    M:BWC-0000-0333B

  • DCジャックケーブル<br>1500mm:BWC-0000-0571A

    DCジャックケーブル
    1500mm:BWC-0000-0571A
