製品仕様

SWIPE

製品名: シームレスビーム

品番
希望小売価格
色温度
器具光束
消費電力

SBMS1-12H50E

￥18,000

昼白色5000K

1360lm

15.32W

SBMS1-12H30E

￥18,000

電球色3000K

1280lm

15.32W

SBMS1-09H50E

￥15,500

昼白色5000K

1020lm

11.49W

SBMS1-09H30E

￥15,500

電球色3000K

960lm

11.49W

SBMS1-06H50E

￥12,000

昼白色5000K

680lm

7.66W

SBMS1-06H30E

￥12,000

電球色3000K

640lm

7.66W

SBMS1-03H50E

￥8,000

昼白色5000K

340lm

3.83W

SBMS1-03H30E

￥8,000

電球色3000K

320lm

3.83W

SBMS1-016H50E

￥6,500

昼白色5000K

195lm

2.19W

SBMS1-016H30E

￥6,500

電球色3000K

183lm

2.19W

入力電圧

DC24V
入力電流

L1200：0.638A / L900：0.479A / L600：0.319A / L300：0.160A / L165：0.091A
演色性

>Ra90
保護等級

IP65(屋外露出設置可)
販売単位

1本
電源有無

別途電源要
調光可否

PWM/DMX/DALI/ARTNET 対応
その他

オプション品：取付メタルクリップ(H/L)・ジョイントプレート・ストッパープレート・延長ケーブル・エンドキャップ・DCリードケーブル・DCジャックケーブル

資料ダウンロード

仕様図

特徴

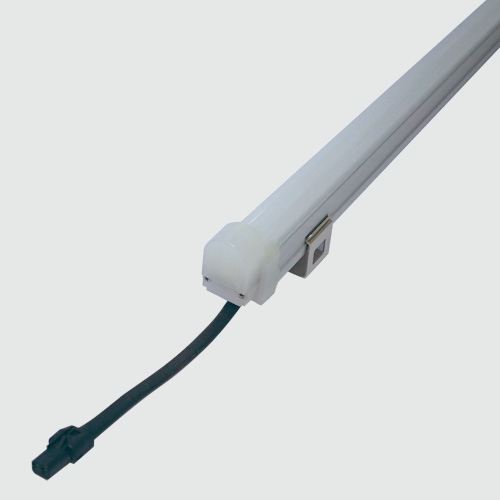

屋外露出設置可能なリニアタイプLED。
継ぎ目の無いシームレスラインで綺麗な直線を演出できる。
屋外ネオンボーダー代替や高演色(＞Ra90)の為、間接照明等にも最適。
取付クリップや延長ケーブル等、様々なオプションを用意。

製品説明

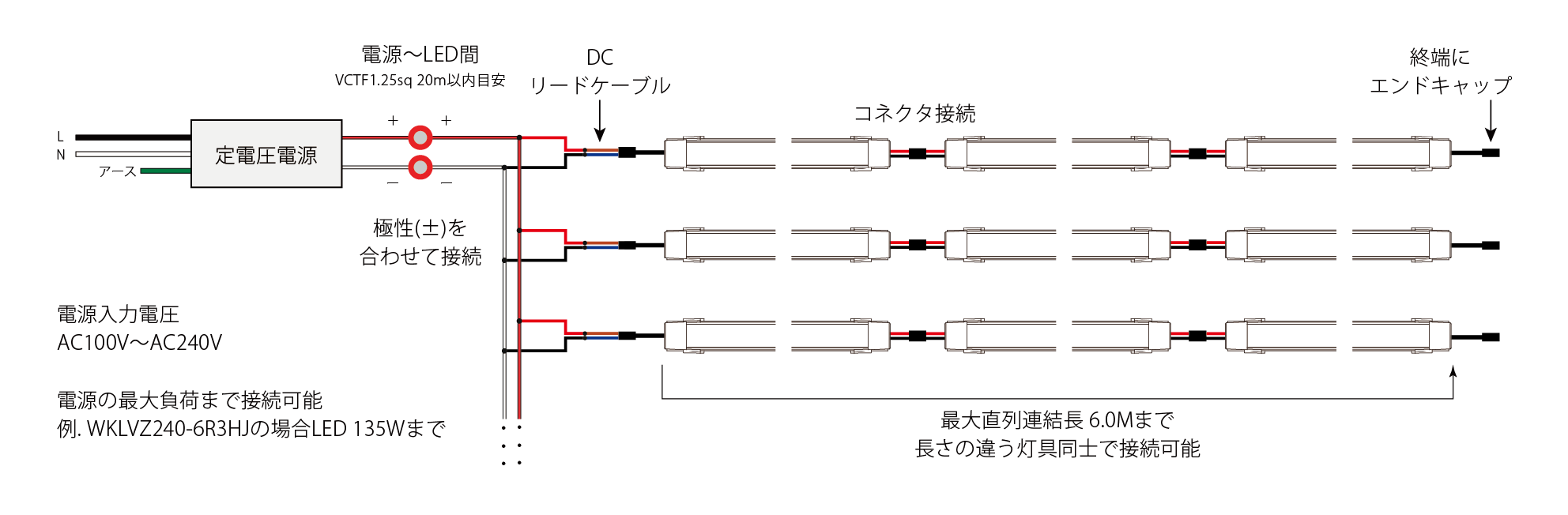

【配線方法】

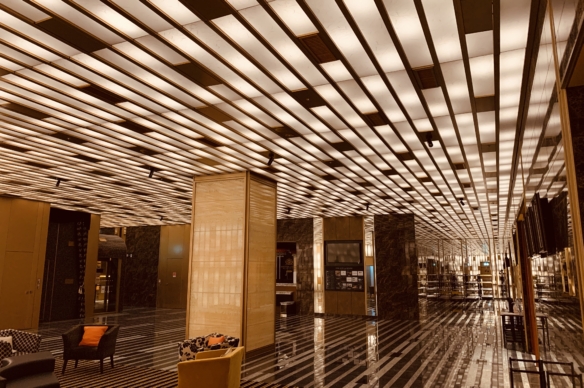

【提案用途】

【対応電源・防滴】

※画像をクリックすると対象製品ページに移動します。

品番	WKLVZ240-6R3H	K58-060C024-204
イメージ図
寸法	L241×W65×H50	L278×W34×H25
最大負荷	135Wまで	54Wまで
最大出力電力	150W	60W
出力電圧	DC24V
入力電流	1.71A(100V) 0.84A(200V)	0.68A(100V) 0.34A(200V)
入力電圧	AC100～240V(50/60Hz)
環境保護	PSE　防滴

【対応電源・防水】

※画像をクリックすると対象製品ページに移動します。

品番	K58-115C024-201	K58-060C024-001	K58-015C024-203
イメージ図
寸法	L240×W96×H58.5	L200×W96×H58.5	L168×W40×H25
最大負荷	150Wまで	60Wまで	15Wまで
最大出力電力	150W	60W	15W
出力電圧	DC24V
入力電流	1.80A(100V) 0.90A(200V)	0.78A(100V) 0.39A(200V)	0.22A(100V) 0.11A(200V)
入力電圧	AC100～240V(50/60Hz)
環境保護	PSE　防水

【調光関連機器】

※画像をクリックすると対象製品ページに移動します。

品番	WKLVZ240-6R3H/P5	LZA-93099	NQ21505	NQ28841K
イメージ図
種類	調光電源	コントローラー	コントローラー	コントローラー
寸法	L241×W65×H50	L116×W55×H120	L70×W57.1×H120	L208×W57.8×H120
入力電圧	AC100～240V	AC100～240V	AC100～240V	AC100V
調光信号容量	3mA	12V・250mA	12V・250mA	12V・110mAまで
その他	–	大光電機社製	パナソニック社製	パナソニック社製
